ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振,伊西斯晶振,无源晶振,石英晶体,SMD晶振,石英晶体谐振器,型号CSM-3X,编码ECS-400-20-3X-EN-TR是一款金属面贴片型的音叉晶体,尺寸为7040mm,频率为40MHZ,负载电容20pF,精度30ppm,工作温度-40°C~+85°C,采用优异的原料细致打磨而成,并经过层层筛选出来的优良产品,具备高质量低损耗的特点,产品广泛适合用于物联网应用,消费电子,医疗保健设备,智能电表,仪表等领域.
ECS-245.7-20-3X-TR无源晶体外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体振荡器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振

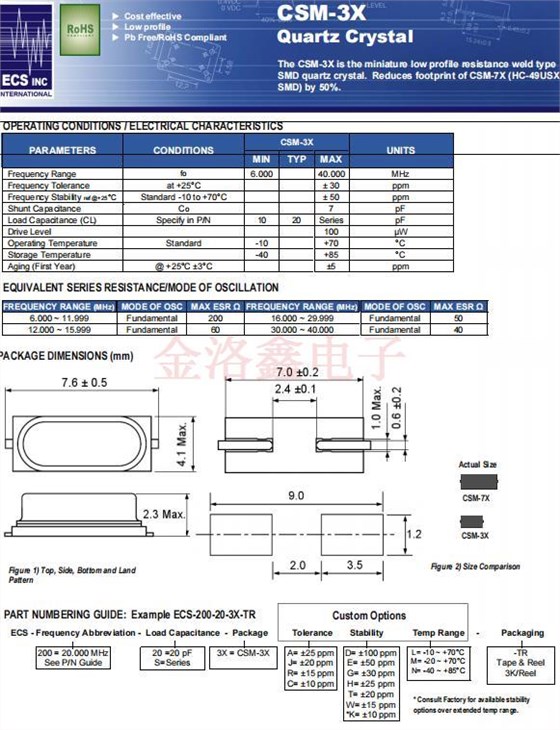

ECS-400-20-3X-EN-TR晶振参数表
|
ECS晶振 |
单位 |
CSM-3X晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
40MHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C～+85°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±30 × 10-6(标准), |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50 × 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
20pF～∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
40 Ohms |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

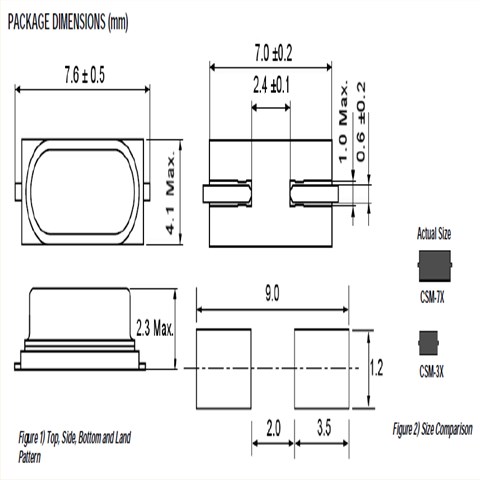

ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振尺寸图
使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。ECS晶振CSM-3X,ECS-400-20-3X-EN-TR无源贴片晶振
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Series型号 | Frequency | Operating Temperature工作温度 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| ECS-160-20-3X-TR | ECS晶振 | CSM-3X | 16MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-160-20-3X-TR | ECS晶振 | CSM-3X | 16MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-143-20-3X-TR | ECS晶振 | CSM-3X | 14.31818MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-143-20-3X-TR | ECS晶振 | CSM-3X | 14.31818MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-143-20-3X-TR | ECS晶振 | CSM-3X | 14.31818MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-147.4-20-3X-TR | ECS晶振 | CSM-3X | 14.7456MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-147.4-20-3X-TR | ECS晶振 | CSM-3X | 14.7456MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-147.4-20-3X-TR | ECS石英晶振 | CSM-3X | 14.7456MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-184-20-3X-TR | ECS晶振 | CSM-3X | 18.432MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-184-20-3X-TR | ECS晶振 | CSM-3X | 18.432MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-184-20-3X-TR | ECS晶振 | CSM-3X | 18.432MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-200-20-3X-TR | ECS晶振 | CSM-3X | 20MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-200-20-3X-TR | ECS晶振 | CSM-3X | 20MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-200-20-3X-TR | ECS晶振 | CSM-3X | 20MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-245.7-20-3X-TR | ECS晶振 | CSM-3X | 24.576MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-245.7-20-3X-TR | ECS晶振 | CSM-3X | 24.576MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-245.7-20-3X-TR | ECS晶振 | CSM-3X | 24.576MHz | -10°C ~ 70°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-286.3-20-3X-EN-TR | ECS晶振 | CSM-3X | 28.63636MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-286.3-20-3X-EN-TR | ECS晶振 | CSM-3X | 28.63636MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-286.3-20-3X-EN-TR | ECS晶振 | CSM-3X | 28.63636MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-300-20-3X-EN-TR | ECS晶振 | CSM-3X | 30MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-300-20-3X-EN-TR | ECS晶振 | CSM-3X | 30MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-300-20-3X-EN-TR | ECS晶振 | CSM-3X | 30MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-400-20-3X-EN-TR | ECS晶振 | CSM-3X | 40MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-400-20-3X-EN-TR | ECS晶振 | CSM-3X | 40MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
| ECS-400-20-3X-EN-TR | ECS晶振 | CSM-3X | 40MHz | -40°C ~ 85°C | 0.276" L x 0.161" W (7.00mm x 4.10mm) | 0.091" (2.30mm) |
