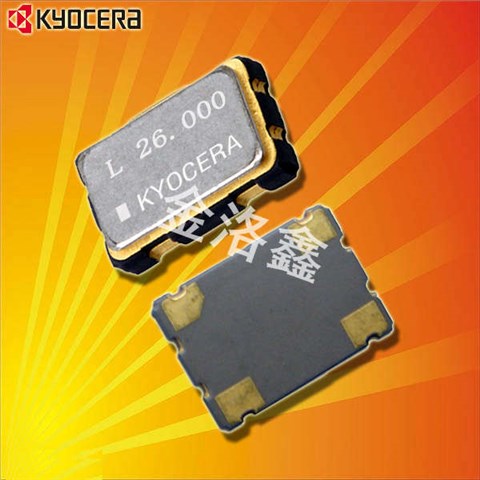

京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

产品简介

小型表面贴片晶振型,是标准的石英晶体振荡器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应50.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振,贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

京瓷晶振为了人类和社会的进步与发展以独创性和高品质,不断创造进口晶振新价值。为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值。同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”.

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片振荡器, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振规格

KC5032A-C1晶振

驱动输出

CMOS

常用频率

50~135MHZ

工作电压

+1.6~3.63V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

Kyocera日产有源兆赫兹晶振型号列表:

Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A-CM, Kyocera Active 30MHz 1.6 V ~ 5.5 V -40°C ~ 85°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
Kyocera日产有源兆赫兹晶振代码列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC5032A64.0000C10E00 AVX Corp/Kyocera Corp KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A64.0000C10E00 AVX Corp/Kyocera Corp KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A64.0000C10E00 AVX Corp/Kyocera Corp KC5032A-C1, Kyocera Active 64MHz 1.6 V ~ 3.63 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A40.0000CM0E00 AVX Corp/Kyocera Corp KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A40.0000CM0E00 AVX Corp/Kyocera Corp KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A40.0000CM0E00 AVX Corp/Kyocera Corp KC5032A-CM, Kyocera Active 40MHz 1.6 V ~ 5.5 V -10°C ~ 70°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)
KC5032A30.0000CMGE00 AVX Corp/Kyocera Corp KC5032A-CM, Kyocera Active 30MHz 1.6 V ~ 5.5 V -40°C ~ 85°C 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.047" (1.20mm)

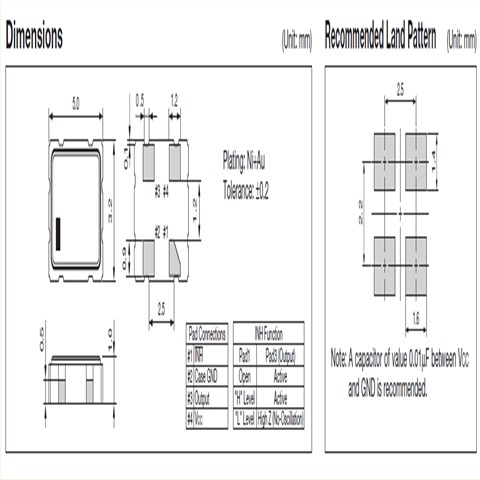

KC5032A-C1 5032

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英贴片晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些日产石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至有源贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

振荡补偿:除非在贴片型高性能振荡器振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。京瓷晶振,有源晶振,KC5032A-C1晶振,KC5032A64.0000C10E00晶振

20181212163930

如果振荡电路中负载电容的不同,可能导致四脚有源晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容.

20181212163917

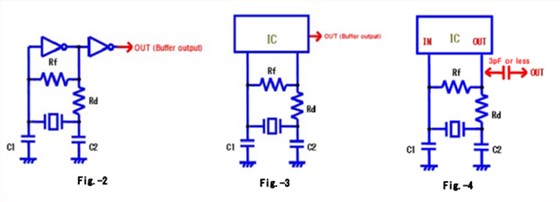

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在兆赫兹石英振荡器电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2,因为缓冲器的输出是通过金属面5032振荡器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

20181212163818
