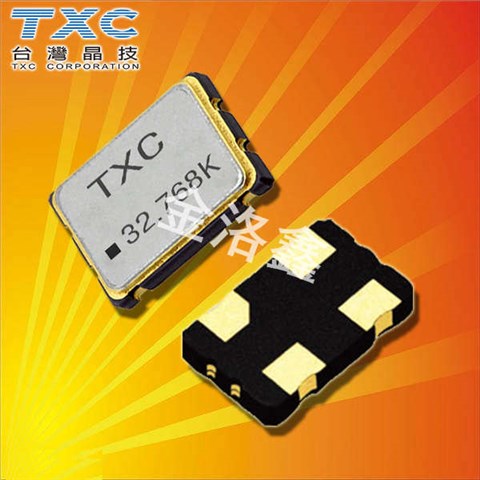

产品简介

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊盘的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

产品详情

TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振,石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。

超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) ,贴片晶振等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品,并于2015年达成两百亿之营业目标,同时成为全球压电石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

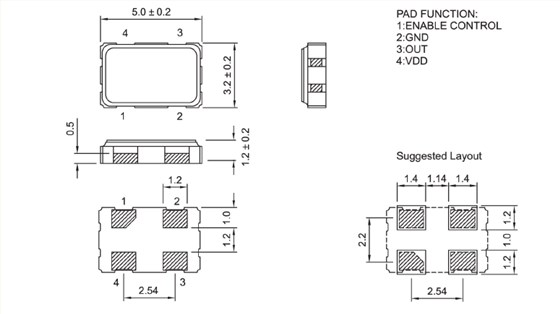

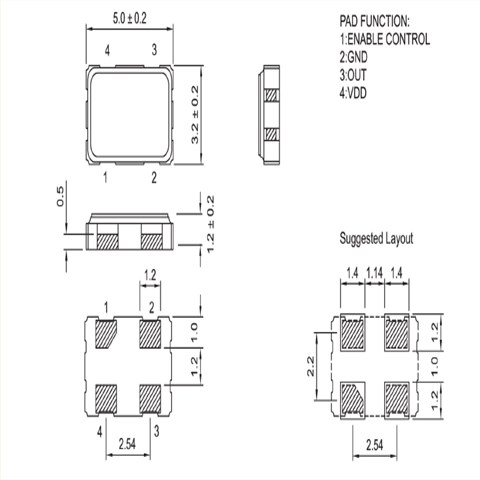

TXC晶振规格

ACZ晶振

驱动输出

CMOS

常用频率

32.768KHZ

工作电压

+1.8~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC32.768K有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
ACZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
台产TXC32.768K有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
ACZ-32.768KBE-T TXC CORPORATION ACZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ-32.768KBE-T TXC CORPORATION ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
ACZ-32.768KBE-T TXC CORPORATION ACZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 20mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KAAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KCAT-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KATF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBTF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KCTF-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)

ACZ 5032

所有产品的共同点1:抗冲击:抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振

4:粘合剂:请勿使用可能导致5032晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。) 5:卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6:静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

晶振产品使用每种产品时,请在进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

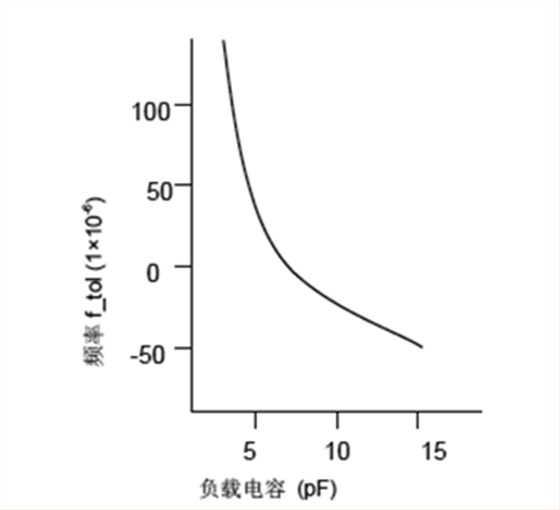

如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。TXC晶振,32.768K有源晶振,ACZ晶振,ACZ-32.768KBE-T晶振

20181212163917

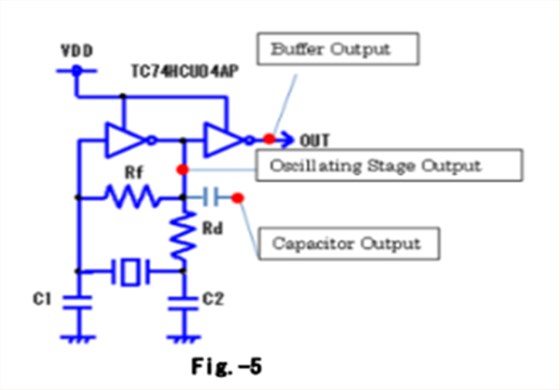

此外,进口石英晶体振荡器振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

20181212163831

晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在5032mm压电石英晶体基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

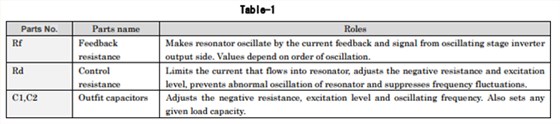

适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过5032M普通有源晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

20181212163842
