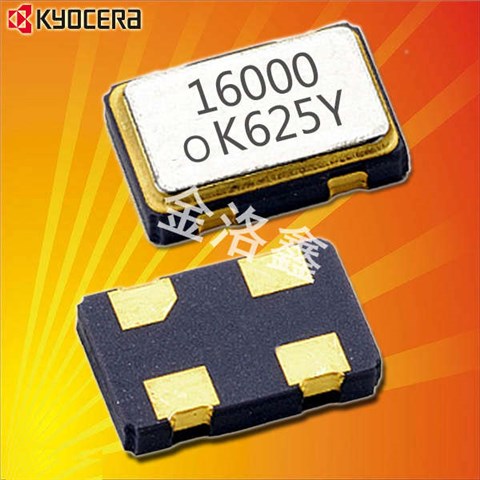

京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

产品简介

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

产品详情

京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

超小型表面贴片型贴片晶振,较适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从1.5MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200标准.

京瓷晶振为了人类和社会的进步与发展以独创性和高品质,不断创造3225晶振新价值。为此追求事物的本质,力求提高品质以自身的技术、视角,开拓适应时代和市场需求的价值。同时在开展各项事业时,以“创造超出顾客期望值的价值”为信念,承诺“带来感动和欢喜的表现(技术、品质和适应能力)”.

日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控石英晶体振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成。1982年10月,公司由“京都陶瓷株式会社”变更为“s京瓷株式会社”之际,便开始启用这一标识。作为象征性标记的颜色,选择了富有热情和挑战意味的红色 。

京瓷晶振规格

KC3225A-C2晶振

驱动输出

CMOS

常用频率

1.5~125MHZ

工作电压

+2.25~2.57V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

Kyocera日产有源兆赫兹晶振型号列表:

Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC2016K, Kyocera Active 40MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
Kyocera日产有源兆赫兹晶振代码列表:

Manufacturer Part Number Manufacturer Series Part Status Frequency 频率 Voltage - Supply电压 Operating Temperature 工作温度 Size / Dimension 尺寸 Height - Seated (Max)高度
KC3225A125.000C20E00 AVX Corp/Kyocera Corp KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC3225A125.000C20E00 AVX Corp/Kyocera Corp KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC3225A125.000C20E00 AVX Corp/Kyocera Corp KC3225A-C2, Kyocera Active 125MHz 2.5V -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.039" (1.00mm)
KC7050K33.3333C1GE00 AVX Corp/Kyocera Corp KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC7050K33.3333C1GE00 AVX Corp/Kyocera Corp KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC7050K33.3333C1GE00 AVX Corp/Kyocera Corp KC7050K, Kyocera Active 33.3333MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.047" (1.20mm)
KC2016K40.0000C1GE00 AVX Corp/Kyocera Corp KC2016K, Kyocera Active 40MHz 1.6 V ~ 3.63 V -40°C ~ 85°C 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)

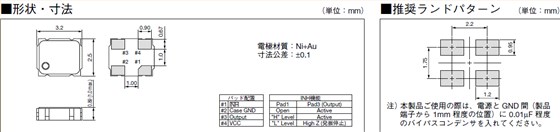

KC3225A_C2_3.2_2.5

晶振产品使用每种产品时,请在振荡器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

金属面晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当低消耗晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。京瓷晶振,有源晶振,KC3225A-C2晶振,KC3225A125.000C20E00晶振

20181212163930

驱动能力:驱动能力说明四脚贴片晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

20181212163938

振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过3.2*2.5有源振荡器限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路:探针不影响图2,因为缓冲器的输出是通过有源进口3225晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

20181212163818
