TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

产品简介

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.

产品详情

TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振,石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

小型贴片3225晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、OSC振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

台湾晶振TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

AU晶振

驱动输出

CMOS

常用频率

1~106.25MHZ

工作电压

+1.8~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)
台产TXC有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AU-26.000MBE-T TXC CORPORATION AU Active XO (Standard) 26MHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7C-40.000MBA-T TXC CORPORATION 7C Active XO (Standard) 40MHz ±25ppm -10°C ~ 70°C 30mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7Z-38.400MBG-T TXC CORPORATION 7Z Active TCXO 38.4MHz ±500ppb -30°C ~ 85°C 2mA - Surface Mount 4-SMD, No Lead 0.079" L x 0.063" W (2.00mm x 1.60mm) 0.031" (0.80mm)

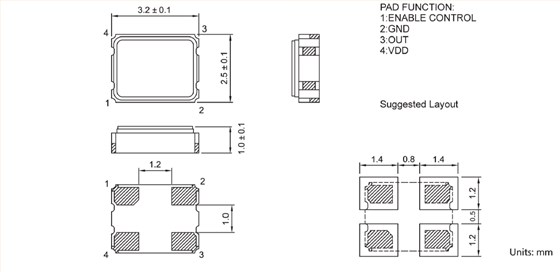

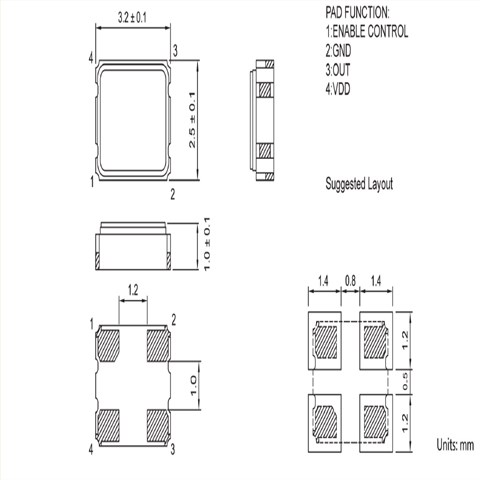

AU 3225

机械振动的影响:当OSC晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于COMS振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

如果振荡电路中负载电容的不同,可能导致表面贴片型石英晶体振荡器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容TXC晶振,有源晶振,AU晶振,AU-26.000MBE-T晶振

20181212163917

测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量射频应用晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

20181212163902

振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定3225车载设备振荡器振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在智能手机晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动.

20181212163852
