TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振

TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振

产品简介

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体振荡器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊盘的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

产品详情

TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振,石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。

贴片石英晶体振荡器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率。32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的进口晶振表面型音叉式石英晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) ,贴片晶振等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、贴片振荡器(Oscillator) 32.768K钟表晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

AUZ晶振

驱动输出

CMOS

常用频率

32.768KHZ

工作电压

+1.8~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz)+1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6(After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC32.768K有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X Active XO (Standard) 512kHz ±50ppm -40°C ~ 85°C 20mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
AUZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AUZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AUZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
台产TXC32.768K有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature 工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7XZ-32.768KCE-T TXC CORPORATION 7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KCE-T TXC CORPORATION 7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X-0.512MBE-T TXC CORPORATION 7X Active XO (Standard) 512kHz ±50ppm -40°C ~ 85°C 20mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
AUZ-32.768KBE-T TXC CORPORATION AUZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AUZ-32.768KBE-T TXC CORPORATION AUZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)
AUZ-32.768KBE-T TXC CORPORATION AUZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 6mA AEC-Q100 Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.043" (1.10mm)

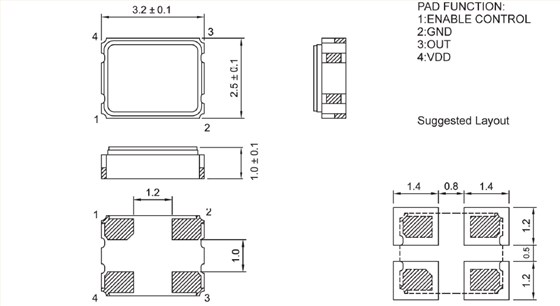

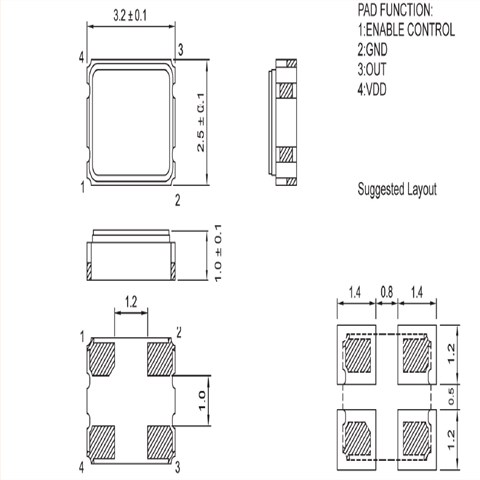

AUZ 3225

晶振产品使用每种产品时,请在进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振

所有产品的共同点1:抗冲击:抗冲击是指台产晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。

4:粘合剂:请勿使用可能导致3225晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。) 5:卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6:静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

驱动能力:驱动能力说明振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).TXC晶振,32.768K有源晶振,AUZ晶振,AUZ-32.768KBE-T晶振
