产品简介

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相~关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

产品详情

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

最近,CTS的汽车产品扩展到商用车、越野和重型设备市场,实现了石英晶振战略增长的里程碑。CTS开发并推出了强大的智能执行器?为燃料配送管理等应用中,可变叶片涡轮增压器的控制,为各种大型柴油机管理功能,适合。另外,CTS汽车用品位置传感器的小型发动机市场(摩托车、沙滩车、舷外发动机等)。消费电子制造业的发展促使许多美国的电子制造商在亚洲开展业务。1968,CTS在台湾建立了一个生产工厂,为北美原始设备制造商提供离岸生产设备,并与亚洲低成本零部件生产商进行合作。
1999,CTS收购了摩托罗拉的组件产品部门(CPD)。更名为CTS的无线组件,这一收购将CTS在新兴的手机和基站市场前沿通过陶瓷过滤器的制造,双工器和其他通信组件。此外,90年代后期与美国动力公司(DCA)的合并,增强了CTS作为电子元件的主要生产商的地位。CTS继续提供创新的解决方案,利用金属无源晶振技术为国内汽车制造商提供可靠的引擎盖位置传感器。在1980年初的CTS获得了成功的连接器和背板制造商在北美洲和苏格兰的业务。此外,苏格兰的连接为CTS的位置传感器产品打开了许多新的欧洲市场机会.

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

CTS晶振,贴片晶振,SA534晶振,石英晶振,贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能。
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性。晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

CTS晶振

单位

TF16晶振

石英晶振基本条件

标准频率

f_nom

8~120MHZ

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~+125°C

标准温度

激励功率

DL

0.1~0.5μW Max.

推荐:0.1~0.5μW

频率公差

f_— l

±10,15,20,30,50× 10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~±100× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

10,12,16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL = 100μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

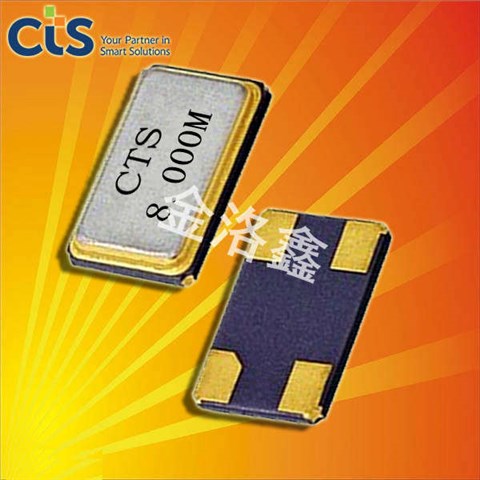

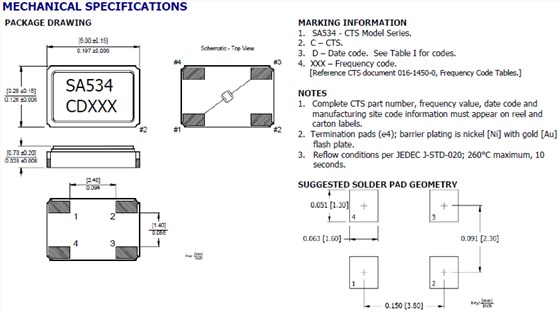

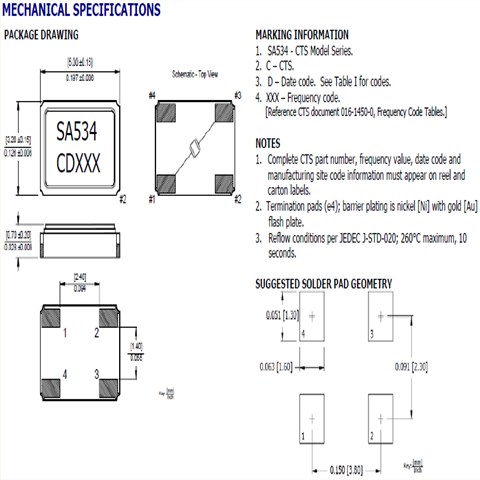

SA534 5032

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。CTS晶振,贴片晶振,SA534晶振,石英晶振
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管无源贴片晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

进口无源SMD晶体,2012千赫兹谐振器,TFE20晶振

振荡补偿:除非在5032石英晶体谐振器电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。CTS晶振,贴片晶振,SA534晶振,石英晶振

sjzrhl_2

1.振荡电路:晶体谐振器是无源元件,因此受到5032mm贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在5032石英晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过5032M金属四脚谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

cptj_1
