Pletronics公司致力于不断提高产品产量,降低成本,提高客户满意度,满足员工对培训、安全和士气的期望。如今已成为行业中晶体和有源晶振的最佳供应商。” 今天就像Pletronics成立于1979年一样。我们的目标是卓越的品质和优质的服务。2010年-低功耗的OeXO系列产品,TCVCXO的替代品,许多OCXO应用扩展生产和TCVCXOs的测试能力,2011年开发的LC振荡器技术振荡器。
Pletronics晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.
集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.推进环保型业务,充分发挥压电石英晶体、有源晶体、晶体振荡器, 温补晶振,石英晶体振荡器等器件的综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.
Pletronics晶振,石英晶体振荡器,HC77D晶振.7.0*5.0mm时钟晶体振荡器,进口石英晶体振荡器基本解决方案,HCSL输出,输出频率13MHz到220MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅要求。
Pletronics晶振与其它电子元件相似,石英晶体振荡器亦采用愈来愈小型的封装。通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以,小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷。随着时间的推移,频率值随着晶振变化的大小,有年老化和日老化两种指标。
|

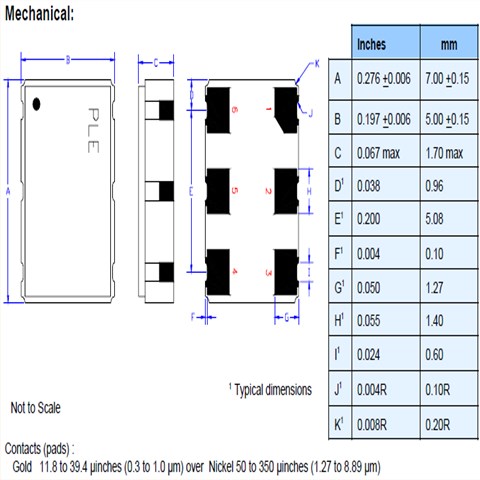

Pletronics晶振 |
标示 |
HC77D晶振 |
晶振基本信息对照表 |
|
标准范围 |
f0 |
13.000MHz~220.000MHz |
|
|
電源電圧 |
Vcc |
+2.5V |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=2.5V |
|
频率负载 |
L_CMOS |
15pF |
HCSL出力 |
|
标准频率偏差 |
f_tol |
±20、±25、±50×10-6 max.
|
初期偏差、 |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
对称 |
SYM |
40%~60% |
50% Vcc |
|
标准时间 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、L_CMOS=15pF |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近贴片型有源晶振的地方(在20 mm范围之间)。
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的高性能SMD晶体振荡器的产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。Pletronics晶振,石英晶体振荡器,HC77D晶振
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电,否则会导致7050m六脚有源晶振无法产生振荡和/或非正常工作。
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。Pletronics晶振,石英晶体振荡器,HC77D晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)
3.测试电路
