2016超小型晶体谐振器,无源SMD晶体,FA-128S晶振,FA-128S 19.2000MF12Y-AG3

EPSONdhl

精工爱普生株式会社（总经理:碓井稔,以下简称为“爱普生”）在2008年正式和深圳市金洛鑫电子有限公司签订在中国区域深圳总代理签订合作协议,在同年期间苏州爱普生水晶宣布将高端的石英晶体振荡器,生产重心转移到中国苏州爱普生工厂生产,并且成立研发中心.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事晶体元件的厂商.

JLX-1

RB-1

爱普生晶振,石英晶振,FA-128S晶振,随着各种各样的智能科技产品设计越来越小型化,薄型化,对晶体元器件的体积,精度和稳定性要求越来越严格,国内外各大晶振品牌应市场变化趋势,不断的将晶振产品做得更小更薄,日本的EPSON品牌近年来推出了许多款2.0*1.6mm的越小型贴片晶振,都广泛的被生产厂家们使用,FA-128S晶振最低的频率是16M,是市面上最常用的晶振频率之一,因此备受生产企业们的喜爱.

JLX-2

RB-2

爱普生晶振	单位	FA-128S晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±12 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1× 10-6/ year Max.	+25°C,第一年

JLX-3

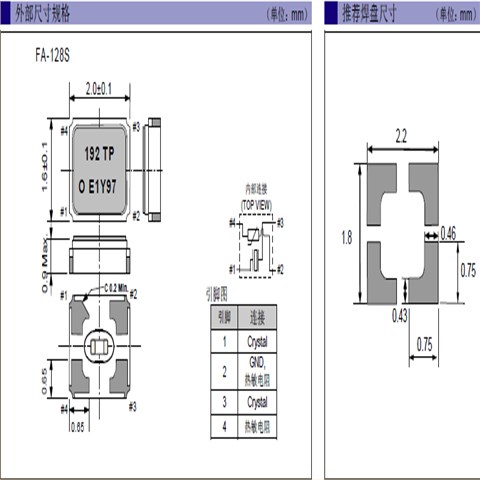

FA-128S 2016

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英晶体谐振器产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于无源晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。爱普生晶振,石英晶振,FA-128S晶振
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
