产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

产品详情

ECS-2

ECS Inc.与世界各地的组织,几乎每个晶振行业以及从各个规模,从创业公司到全球财富500强组织的业务。工业应用如监控,过程控制,RFID,库存跟踪,售货机监控,数据链接,条形码读取设备商业应用,例如门口播音员,照明和水控制,安全和访问系统,门控制,远程激活,记分板,订购和寻呼系统汽车应用如遥控无钥匙进入和轮胎压力监测消费品如电子玩具,家居安全门,车库门开门,对讲机,气象站,灌溉控制器等医疗产品如患者呼叫和监控系统,障碍辅助设备,远程患者数据记录和实时无线监控设备。网络,存储,4G BTS,毫微微蜂窝,视频,Sonet / SDH,服务器,电信和工业监控系统ECS Inc.向超过56个国家的消费者提供技术产品。
ECS,Inc.国际质量标准体现了卓越的商业实践和产品,通过无尽的承诺:满足和超越客户的期望,实现世界一流的客户满意度通过激发创造力,主动性和责任意识,培养建立一种促进领导和自豪的环境。不断改进石英晶振综合业务流程,以实现系统有效性,效率和灵活性。接近35年的服务国际公司,ECS,Inc.国际的人员将有望继续发展和领导作为全球电子领域的主要来源。蓝牙:蓝牙无线技术等已被设计为消除了当地环境中电缆的需求,我们的许多高可靠性,高频率,小型化的频率控制管理设备都适用于这种技术,即互连和快速部署计算机,手机,短距离手持设备,个人广域网或自组织网络。

JLX-1

ECS-1

ECS晶体,贴片晶振,CSM-8r晶振,进口晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振晶片边缘处理技术:SMD晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

JLX-2

RB-2

ECS晶振

单位

CSM-8r晶振

石英晶振基本条件

标准频率

f_nom

9.8MHz~100.000MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-10°C~+70°C

标准温度

激励功率

DL

0.5μW Max.

推荐:100μW

频率公差

f_— l

±30 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-20°C~+70°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

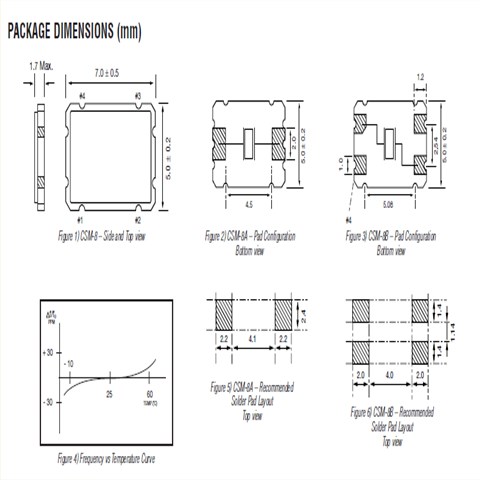

csm-8r 7050

JLX-4

RB-4

每个封装类型的注意事项(2)陶瓷封装石英贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。ECS晶体,贴片晶振,CSM-8r晶振,进口晶振
(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当进口石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
所有产品的共同点1:抗冲击:抗冲击是指无源晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2:辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3:化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品

JLX-5

RB-5

负载电容:如果振荡电路中负载电容的不同,可能导致金属壳四脚石英晶体振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。ECS晶体,贴片晶振,CSM-8r晶振,进口晶振

sjzrhl_3

7050无源晶振试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

scbx_2

振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在7050大体积贴片晶振振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2,因为缓冲器的输出是通过7050mm谐振器输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。
