产品简介

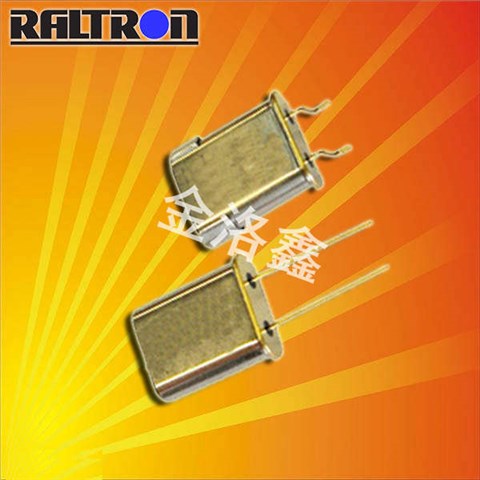

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/U石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.

产品详情

Ral-1

Raltron还通过提供追求快速增长的物联网和机器到机器市场完整的无源器件封装,包括石英晶体,TCXO,SAW滤波器,LTCC滤波器和巴伦以及相应IC解决方案规定的各种天线。Raltron致力于通过投入大部分收入来持续增长深化现有客户关系,渗透新市场,发展前沿性能新产品。Raltron用于汽车应用的水晶单元提供低调,优异的质量和成本性能,以满足您的AUTOMOTIVE应用要求。用于汽车应用的Raltron晶体单元的优点:小而薄,回流兼容,AEC Q-200质量可靠,声誉可靠,环境优良等优点。
Raltron自豪地为消费电子市场提供晶体,调谐叉,时钟晶体,锯设备,陶瓷谐振器,LTCC RF陶瓷产品和天线。 该产品旨在满足消费者应用的关键要求,如电池操作相关的低尺寸,小尺寸和低功耗。RALTRON晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”。为取得社会的信任,为推动环境负荷最小化,RALTRON晶振集团还开展了各种各样的活动。

JLX-1

Ral-2

Raltron晶振,石英晶振,A-SMD晶振,无源晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
超小型进口石英晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

JLX-2

RB-2

Raltron晶振

单位

A-SMD晶振

石英晶振基本条件

标准频率

f_nom

1.000MHz~360.000MHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+105°C

标准温度

激励功率

DL

100~500μW Max.

推荐:100~500μW

频率公差

f_— l

±5~±25×10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±3~±10×10-6/-10°C~+60°C

超出标准的规格请联系我们.

负载电容

CL

10pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~+60°C,DL=100μW

频率老化

f_age

±3×10-6/year Max.

+25°C,第一年

JLX-3

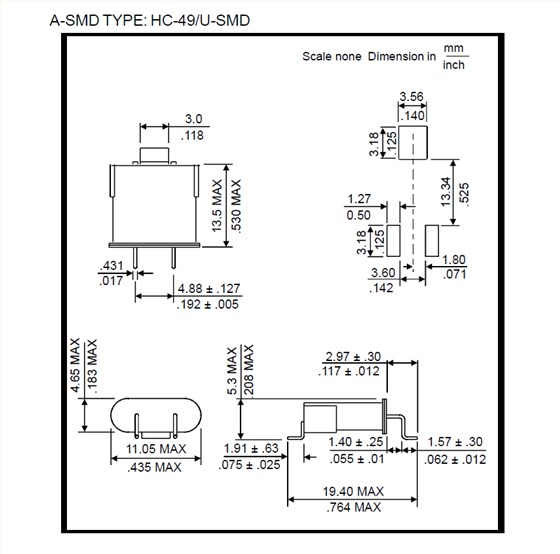

RB-3A-SMD

JLX-4

RB-4

无源进口晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Raltron晶振,石英晶振,A-SMD晶振,无源晶振
7-1:机械振动的影响:当金属晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
耐焊性:将DIP晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

JLX-5

RB-5

测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过引线型压电石英晶体振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).Raltron晶振,石英晶振,A-SMD晶振,无源晶振

scbx_2

负载电容:如果振荡电路中负载电容的不同,可能导致石英谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

sjzrhl_3

晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在U型石英晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制49U插件晶振电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

cptj11
