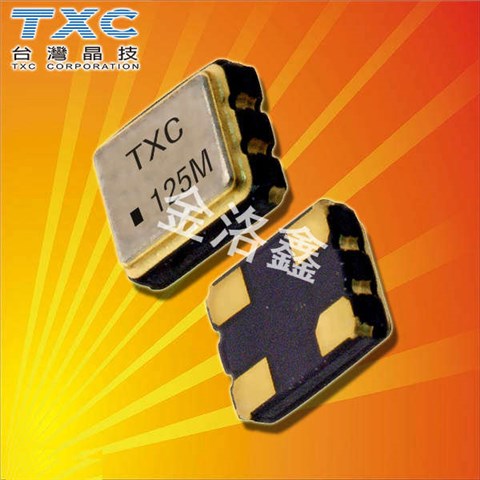

TXC晶振,有源晶振,7X晶振,7X20005001晶振

TXC晶振,有源晶振,7X晶振,7X20005001晶振TXC晶振,有源晶振,7X晶振,7X20005001晶振

产品简介

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

产品详情

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

台湾晶技晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振
经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号,TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

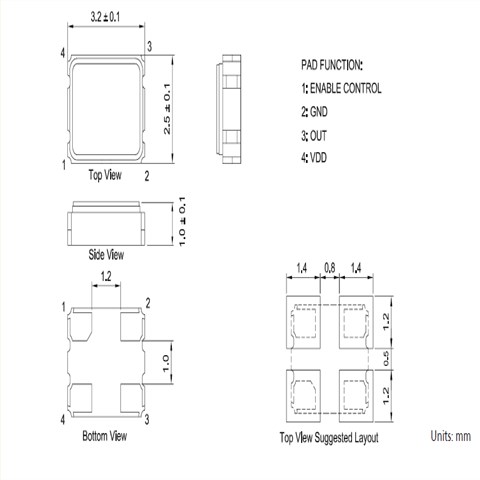

TXC晶振,贴片晶振,OZ晶振,台产SMD晶振,小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 1.0 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
注意:在石英晶振晶体测量中各个厂家的仪器会存在一定的差距(误差),所以应对无源晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。如下方面都会对测量结果带来影响:1、测试针本身连接的可靠性;2、测试针同测试管的连接性;3、测试板同测试针的接触问题;4、测试座同电缆的连接;5、小负载的规格测量的规定;6、测试板π头上空测其C0值(保留3位以上小数);7、测量环境、操作方法等管制。低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

TXC晶振

单位

OZ晶振

石英晶振基本条件

标准频率

f_nom

12~54MHZ

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-30°C~+85°C

标准温度

激励功率

DL

50μW Max.

推荐:1~200μW

频率公差

f_— l

±10×10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

(±10)×10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF,10pF,12pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-20°C~ +70°C,DL = 50μW

频率老化

f_age

±3×10-6/ year Max.

+25°C,第一年

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。TXC晶振,贴片晶振,OZ晶振,台产SMD晶振
在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。
如果有下列情况发生,进口无源晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

测试条件:(1) 电源电压? 超过 150µs,直到2520晶振电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线),TXC晶振,贴片晶振,OZ晶振,台产SMD晶振

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

负载电容:如果振荡电路中金属表面晶振负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振

振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在四脚石英贴片晶振的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过2520无源晶体谐振器测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

低消费石英SMD谐振器,2520无源4脚晶体,OZ晶振
