产品简介

引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,因插件型镜头成本更低和更高的批量生产能力.

产品详情

TY-2

泰艺石英晶振公司秉持「质量至上、创新思维、诚信为本、服务第一」的四大经营理念持续不断努力革新,强化现有体质与创新机制以创造更高的客户价值.泰艺石英晶振公司以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求.
公司所有活动皆遵循环保法规及承诺,作好绿色设计与时钟晶体生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境保护,响应全球环保运动.

JLX-1

TY-1

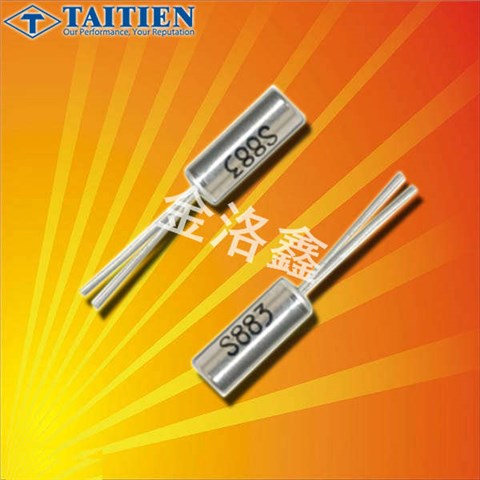

泰艺晶振,音叉石英晶体,XB晶振.2*6mm圆柱型插件晶体谐振器,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,外观采用金属封装,具有充分的密封性能.
对于圆片晶振,X、Z 轴较难区分,所以石英晶体谐振器对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

JLX-2

RB-2

泰艺晶振规格

单位

XB晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:1μW100μW

频率公差

f_— l

±20 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

9pF、20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

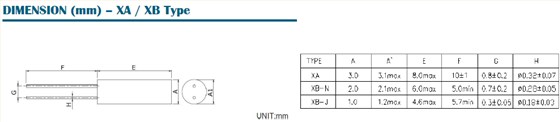

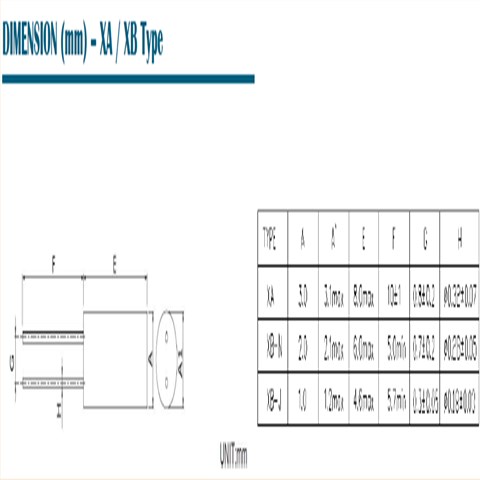

XB 2060 2_6

JLX-4

RB-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面波滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
使用环境(温度和湿度)
请在规定的温度范围内使用圆柱晶体。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。泰艺晶振,音叉石英晶体,XB晶振

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的32.768K圆柱晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。泰艺晶振,音叉石英晶体,XB晶振
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法2x6音叉表晶输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,石英晶振2*6振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
