产品简介

小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

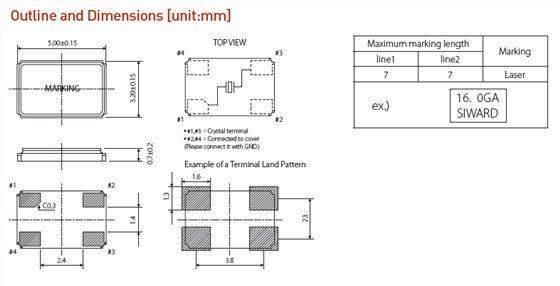

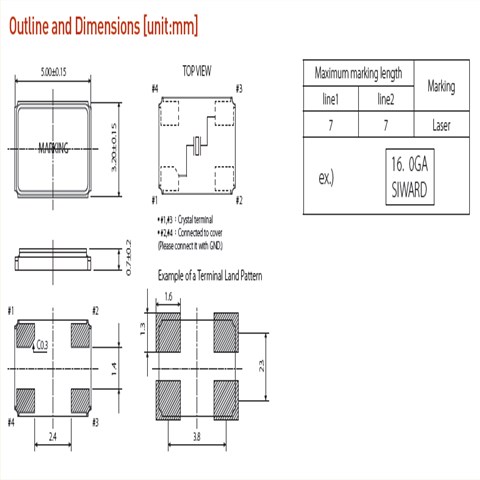

产品详情

XH-1

希华晶振承诺所有的运作皆遵守本地国家的法律,并符合国际上所共同认知环保与社会责任的标准,成为一个创造股东最大权益、照顾员工、善尽社会责任的好公司。 藉由台湾、日本、大陆三地的产品设计开发与制程资源整合,不断开发创新及制程改造,以全系列完整产品线,来满足客户对石英元件多样化的需求。积极地透过产学合作与配合国外技术引进开发新产品,多角化经营、扩大市场领域,此亦为公司得以永续经营的方针。
2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高无源晶振,各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证。劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境。
JLX-1

XH-2

希华晶振,贴片晶振,SX-5032晶振,台湾进口晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
JLX-2

RB-2

希华晶振

单位

SX-5032晶振

石英晶振基本条件

标准频率

f_nom

8MHz~100MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-10°C~+80°C

标准温度

激励功率

DL

10~100μW Max.

推荐:10μW100μW

频率公差

f_— l

±10× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-10°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

10PF,12PF,16PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-30°C~ +85°C,DL = 100μW

频率老化

f_age

±15× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

SX-5032 5032JLX-4

RB-4

一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。一个稳定的振荡电路需要的负电阻,其值应是石英晶体谐振器阻力的至少五倍。它可写为|-R|>5的Rr。例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)希华晶振,贴片晶振,SX-5032晶振,台湾进口晶振
线路连接的电阻(R)与晶体串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。
使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。当有信号输出从XOUT但不辛,其表示后面的功耗的情况下 - 电极后端电路是极其巨大的。我们可以添加一个缓冲电路的输出和它的后电极之间,以驱动后端电路。如有不明白请联系我公司晶振的应用工程师和IC制造商寻求进一步的帮助,如果你的问题不能得到解决。系统无法运行,因为贴片晶振没有足够的输出波形振幅。JLX-5

RB-5

1、振荡电路:5032贴片晶振是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。希华晶振,贴片晶振,SX-5032晶振,台湾进口晶振
2。角色的分量与参考值:5032mm贴片石英晶体在振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

振荡补偿:除非在振荡电路中5032四脚金属贴片晶振提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

测试条件:(1) 电源电压? 超过 150µs,直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,5.0x3.2mm石英晶振可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线。)

scbx_2
