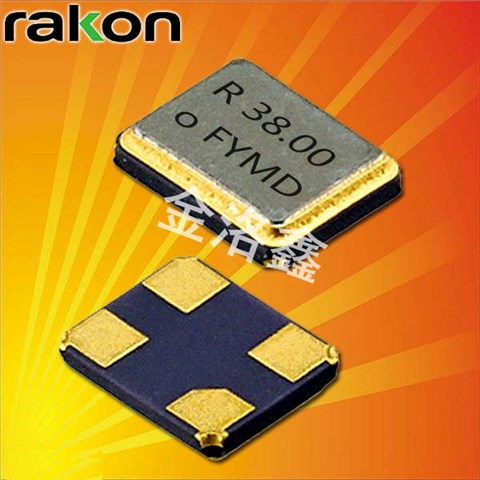

无线蓝牙耳机进口晶体,2520四脚金属边晶振,RSX10晶振

瑞康成立于1967年，多年来一直是先进的晶体振荡器技术的先锋。自2006年起，瑞康已经转型成为全球最大的频率控制解决方案提供商之一，提供多元化的产品组合，包括电信，定位和空间与国防市场的技术先进产品。瑞康的产品系列包括低稳定度晶体振荡器（XO），压控晶体振荡器（VCXO）和石英晶体产品，通过高容量精密温度补偿晶体振荡器（TCXO），烤箱控制晶体振荡器（OCXO），表面声波（SAW））振荡器和专业产品，以实现极高的性能。
瑞康晶振不懈地与客户合作，在影响当今世界人们工作和娱乐方式的前沿技术和产品方面。瑞康与世界上最大的一些技术品牌合作，实现了下一代解决方案。瑞康开创创新，沉浸在不断变化的市场中，了解市场需求，使其能够开拓领先的规格并推动技术的发展。瑞康处于技术前沿，为不断发展的行业提供解决方案，准确了解市场需求，开发创新产品设计并将其与全球制造基地相结合。瑞康拥有几乎全球领先的电信设备供应商的优先供应商地位。电信基础设施设备包括基站，数据中心，微波回程，光纤，小小区和网络定时应用。瑞康的电信市场解决方案是在英国，法国，新西兰和印度的设施和制造。

瑞康晶振,贴片晶振,RSX10晶振,石英晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
石英晶振的切割设计：用不同角度对无源晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作.

瑞康晶振	单位	RSX10晶振	石英晶振基本条件
标准频率	f_nom	16.368MHZ~52.000MHZ	标准频率
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	30μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10 × 10-6(标准), (±10 × 10-6~±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10-6/-40°C～+85°C	超出标准的规格请联系我们.
负载电容	CL	5pF~50PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±1 × 10-6/ year Max.	+25°C,第一年

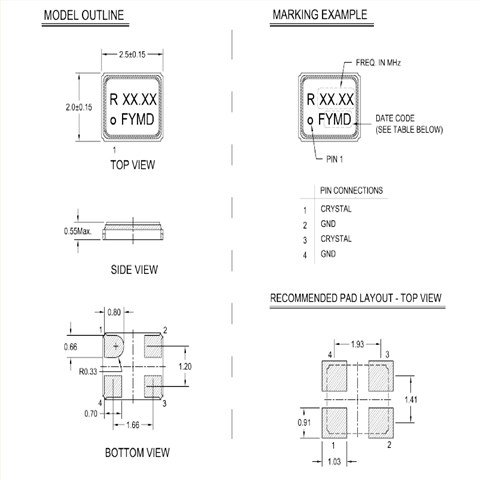

RSX10 2520

所有产品的共同点:1：抗冲击:抗冲击是指欧美进口晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。瑞康晶振,贴片晶振,RSX10晶振,石英晶振
晶振产品使用每种产品时,请在石英SMD晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
石英晶体谐振器产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

RB-5

振荡补偿:除非在2520贴片晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。瑞康晶振,贴片晶振,RSX10晶振,石英晶振

sjzrhl_2

测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过2520贴片谐振器振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

scbx_2

1.振荡电路:晶体谐振器是进口石英晶振，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在2520进口贴片晶振振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
