RENESAS晶振,XFL236156.250000I,LVDS差分晶振,6G基站晶振

产品简介

RENESAS晶振,XFL236156.250000I,LVDS差分晶振,6G基站晶振,RENESAS晶振,XF进口有源晶振,XFL236156.250000I晶振,2520mm晶振,石英基锁相环振荡器,LVDS差分晶振,频率156.25MHz,工作温度-40~85°C,电压3.3V,超低相位噪声晶振,高稳定性晶振,6G基站晶振,FOM齿轮箱应用晶振,数据中心应用晶振.

产品详情

ConnorWinfield-1

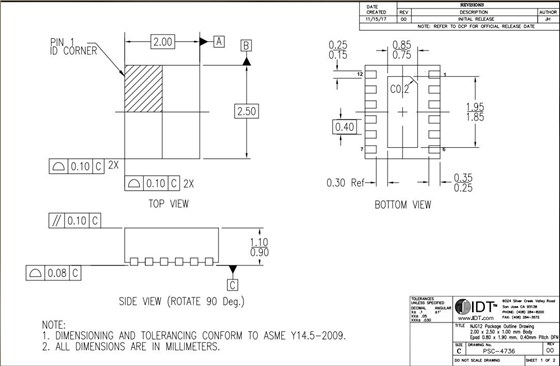

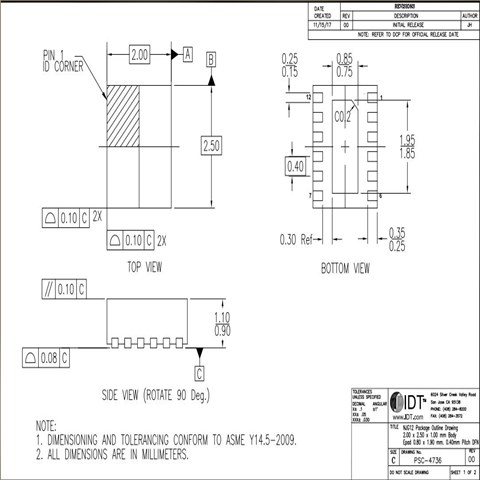

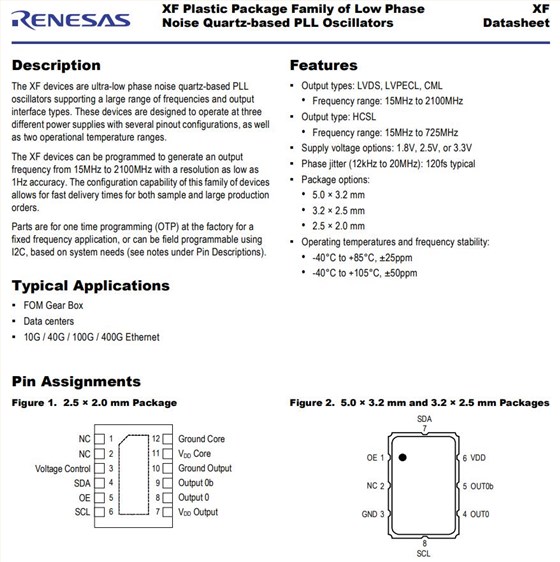

RENESAS晶振,XFL236156.250000I,LVDS差分晶振,6G基站晶振特点：

•输出类型:LVDS, LVPECL, CML

•频率范围:15MHz至2100MHz

•输出类型:HCSL

•频率范围:15MHz至725MHz

•供电电压选项:1.8V, 2.5V，或3.3V

•相位抖动(12kHz至20MHz): 120fs典型

•包装选项:

•5.0 × 3.2毫米

•3.2 × 2.5 mm

•2.5 × 2.0 mm

•工作温度和频率稳定性:

•-40°C至+85°C，±25ppm

•-40°C至+105°C，±50ppm

高端数码电子谐振器,8045陶瓷壳2P晶振,NX8045GE晶振

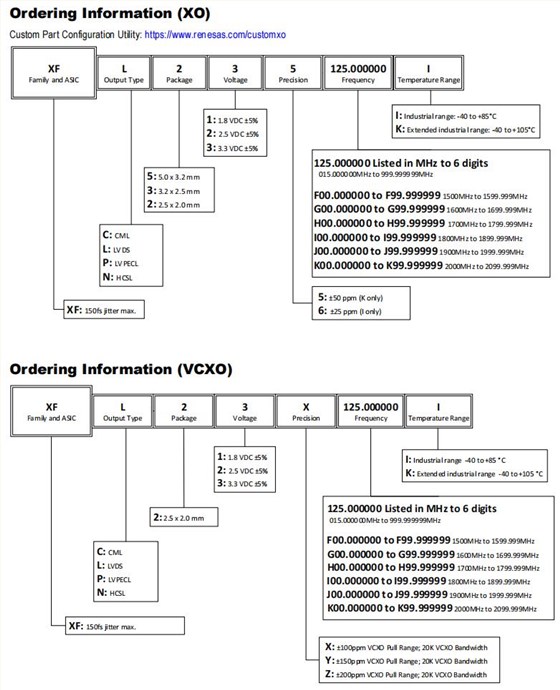

RENESAS晶振,XFL236156.250000I,LVDS差分晶振,6G基站晶振参数表

项目	符号	规格说明	条件
额定频率	f_nom	156.25MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	Vcc	3.3V±0.3V
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~ +85℃
频率公差（标准）	f_tol	±25 ppm	+25℃,超出标准的规格说明请联系我们以便获取相关信息
供电电流	IDD	67mA Max	LVDS 15MHz to 400MHz
差分输出电压	VOD	0.6V Max	VDD = 3.3V ±5%.
对称性	SYM	48%~52%	Atoutputscrossing point
输出负载	L_LVDS	100Ω	LVDS
输入电压	VIH	70%Vcc Min	LVDS
输入电压	VIL	30%Vcc Max	LVDS
上升下降时间	tr/tf	400ps Max	LVDS 20% to 80% Vpp
起始时间	t str	5ms Max	VDD达到最小指定水平后输出有效时间
周期抖动	JPER	3ps Typ	LVDS
相位抖动	tpj	115fs Typ	12KHZ~20MHz
老化	f_aging	±3ppm/year	+25℃,第一年
