爱普生晶振C-4,Q12C40001006200石英插件晶体

JLX-1

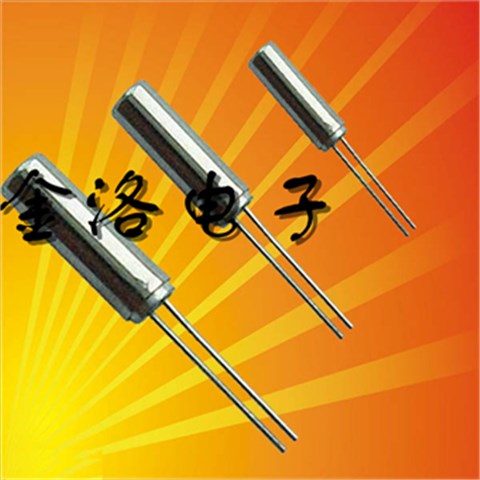

RB-1 爱普生晶振C-4,Q12C40001006200石英插件晶体,EPSON晶振,音叉晶体,无源晶振,石英晶体谐振器,进口晶振,玩具晶振,48M晶振,型号C-4,编码Q12C40001006200是一款1550mm的圆柱晶振,两脚插件晶振,频率48MHZ,负载电容12.5pF,精度±100ppm,工作温度-10to+60°C,采用先进的生产技术结合高端的生产设备匠心打磨而成,符合国家认证标准,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,与其不同的编码Q11C004R1002000无源圆柱晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能.爱普生晶振C-4,Q12C40001006200石英插件晶体

JLX-2

RB-2

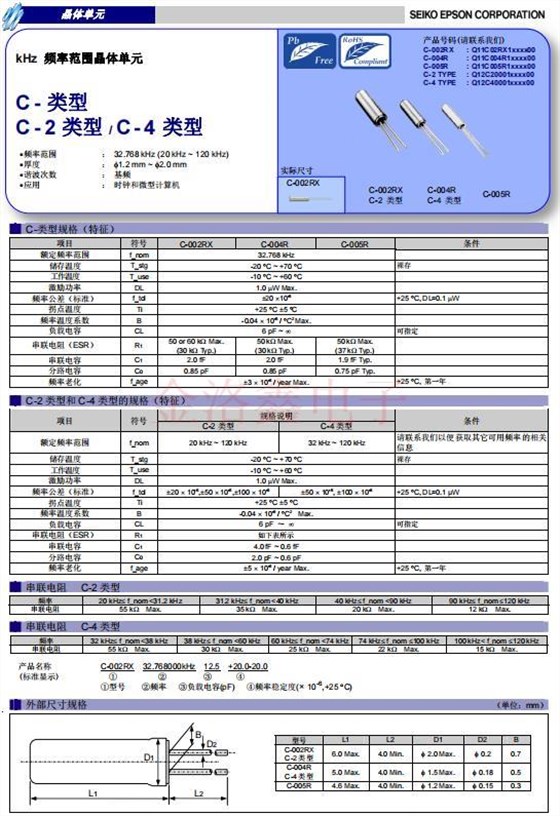

Q12C40001006200晶振参数表

爱普生晶振	单位	C-4晶振	石英晶振基本条件
标准频率	f_nom	48MHZ	标准频率
储存温度	T_stg	-10°C～+60°C	裸存
工作温度	T_use	-10°C～+60°C	标准温度
激励功率	DL	10μW Max.	推荐:1μW～100μW
频率公差	f_— l	±100 × 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±100 × 10-6/-10°C～+60°C	超出标准的规格请联系我们.
负载电容	CL	12.5pF～∞	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

JLX-3

爱普生晶振C-4,Q12C40001006200石英插件晶体 尺寸图

C-001R C-002RX C-004R C-005R

JLX-4

RB-4

Q12C40001006200晶振使用注意事项

晶振的软焊温度条件被设计成可以和普通电子零部件同时作业，但如果是超过规格以上的高温，则频率有可能发生较大的变化，因此请避免不必要的高温度。

机械振动的影响：当石英晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。爱普生晶振C-4,Q12C40001006200石英插件晶体
PCB设计指导：

(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。爱普生晶振C-4,Q12C40001006200石英插件晶体

无源晶体编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度
Q12C40001006200	Φ 1.5 x 5 mm	C-4	48.000000 kHz	12.5 pF	+/-100 ppm	-10 to +60 °C
Q11C004R1000500	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1000700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	12.5 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1000800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-30.0 ppm	-10 to +60 °C
Q11C004R1001200	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1001700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	-5.0/+15.0 ppm	-10 to +60 °C
Q11C004R1002000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.7 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1002400	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	6 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1003200	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1005000	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	10 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1006700	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8 pF	+/-15.0 ppm	-10 to +60 °C
Q11C004R1006800	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	20 pF	+/-20.0 ppm	-10 to +60 °C
Q11C004R1007300	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	8.2 pF	+/-10.0 ppm	-10 to +60 °C
Q11C004R1007400	Φ 1.5 x 5 mm	C-004R	32.768000 kHz	82 pF	+/-20.0 ppm	-10 to +60 °C
