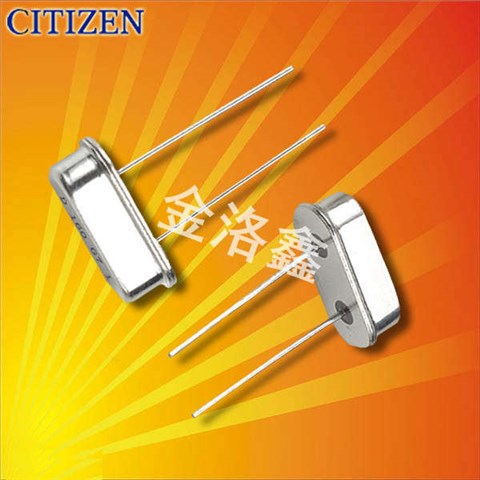

产品简介

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

产品详情

3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

西铁城晶振公司为工业市场提供高性能和精密设备,不断开发新技术和新技术在我们的制造业和工程.我们有一个良好的信誉在市场上特别是对我们的晶振,石英晶振,有源晶振,压控振荡器等高精密零件使用我们自己的核心技术和脆性材料和微显示高清图片是必需的.是尽一切努力来改善我们的技术和发展提供有价值的服务我们的客户,即使这是一个利基市场.日本株式会社西铁城晶振品牌【CITIZEN】,该品牌创立时间在1918年,早期主要研发与生产时计产品,在1959年西铁城成功研发出防水,防振的手表,从此轰动世界成为了个性时尚品牌.在1975年西铁城会社成立了西铁城株式会社水晶事业部,从此研发音叉型压电石英水晶振动子.
另外,使用了压电材料的引擎部分使用的燃烧压力,作为车载化的目标开发,对废气的清洁化和燃油效率提高的环境产品,作为对汽车业界的进一步贡献。把附加价值的产品提供在市场上,是公司职员的大梦想。为了梦想的实现每个人的挑战精神作为原动力的制作贡献了新的价值创造。西铁城晶振从设计阶段开始减少环保负荷的体制建设,西铁城晶振由环保主管董事担任整个集团的环保活动的总负责人,由环保部跨事业所支持和促进环保活动.此外,社长的咨询机构—环保委员会,还针对各西铁城晶振,石英晶体谐振器,西铁城石英晶振,石英振荡子,西铁城石英晶振据点的活动情况和全公司的环保课题进行议论和探讨.此外,为大力推进二氧化碳减排活动,设立了“防止全球变暖委员会”,加快设计、开发和生产过程中CO2减排活动的步伐.

3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

西铁城晶振,贴片晶振,HC-49晶振,石英晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,.高精度的频率和晶振本身更低的等效串联电阻.常用负载电容,49/S石英晶振,因插件型镜头成本更低和更高的批量生产能力.主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
石英晶体谐振器高精度晶片的切割技术: AT 切型晶振的晶片厚度为:t= 1670*n/ f 0BT 切型石英晶振的晶片厚度为:t= 2560*n/ f 0t: 晶振晶片厚度(mm) f 0 : 晶片标称频率(KHz) n: 泛音次数2.6、晶振的腐蚀技术:用酸液腐蚀掉因研磨而产生的破坏层,消除晶片内应力,同时使石英晶振的晶片达到更准确的目标值。腐蚀频率=(1000*(F/N)+(F 2 /N 2 )*PB)*NF:石英晶振的标称频率。 如 14.318180 MHz,18.432000 MHz, 20.000000 MHz.N: 振动模式 Fund N=1、 3Rd N=3PB:贴片晶振腐蚀反馈系数。一般在 0.5—1.5 之间.频率低系数大,频率高系数小2.7、石英晶振的清洗:清洗掉石英晶振晶片表面的酸液和其它杂质。以被用于制造石英晶体谐振器和石英晶体振荡器。2.8、分档测试:石英晶振晶片经过上述工序后,进行分档测试。剔除不良品。2.8.1、RI 不良:不是此规格的石英晶振晶片、碎片、CI 非常大的晶片。2.8.2、CI 不良:相对阻抗较大的晶振晶片。2.8.1、±NG 不良:频率超出分档频率范围的贴片晶振晶片。2.8.1、SPNG 不良:有寄生的晶振晶片。左寄生要求衰减 8dB 以上,右寄生要求衰减 3dB 以上。

3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

西铁城晶振

单位

CSX-750F晶振

石英晶振基本条件

标准频率

f_nom

13~54MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-20°C~+70°C

标准温度

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20× 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

7pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +85°C,DL =1.0μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

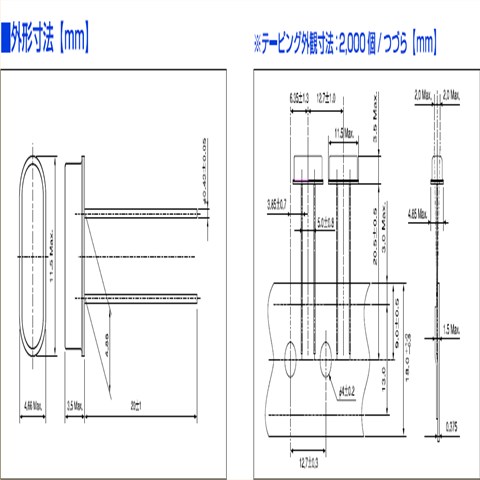

HC-49_U-S

JLX-4

3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

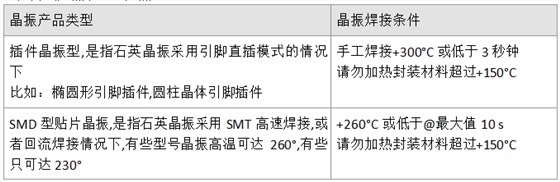

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD石英晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。西铁城晶振,贴片晶振,HC-49晶振,石英晶振

(1)柱面式石英晶振产品和DIP产品

20180607084006

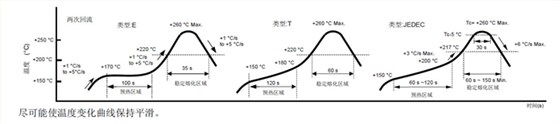

(2)SMD晶振产品回流焊接条件图:用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

20180607084025



3225SMD石英晶振, CS325H晶振,CS325H-44.000MEDQ-UT晶振

1.振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。49U音叉晶振的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。西铁城晶振,贴片晶振,HC-49晶振,石英晶振
2.角色的分量与参考值:在振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在日本进口谐振器振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。晶体谐振腔的形式模式,但泛音振荡或基波。

cptj1

振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节49S型插件晶振负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过插件石英晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

cptj11
