ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振

ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振

产品简介

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

产品详情

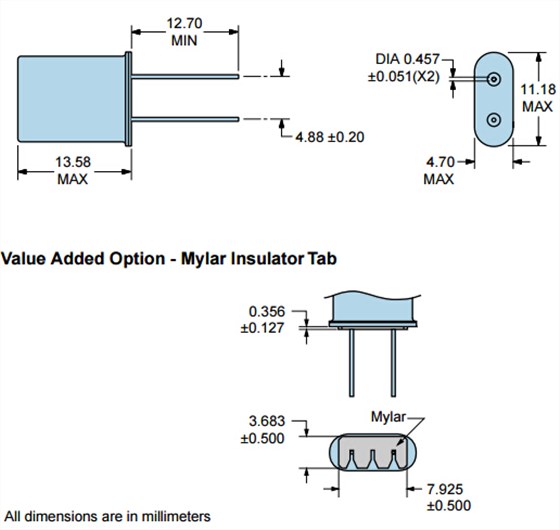

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.凭借先进的设备一流的技术以及公司训练有素的服务团队,多方面的满足各领域客户的不同需求,从而成为晶振行业内的最佳资源之一.预防环境污染.日蚀晶振集团将建立可行的技术及经济性环境目标,并确保其环境保护活动的质量.集团公司将关注所有环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振
日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防音叉晶体环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.消除事故和环境方面的偶发事件,减少废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片无源晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。 无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

日蚀晶振

单位

EUDA20-14.31818M-I2晶振

石英晶振基本条件

标准频率

f_nom

14.31818MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use


标准温度

激励功率

DL

100μW Max.

推荐:1μW~100μW

频率公差

f_— l

±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50× 10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-0°C~ +70°C,DL = 100μW

频率老化

f_age

±5× 10-6/ year Max.

+25°C,第一年

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

晶振产品使用每种产品时,请在石英晶体谐振器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振
机械振动的影响当进口DIP晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于插件晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

振荡补偿:除非在振荡电路中49U插件石英晶体提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。ECLIPTEK晶振,石英晶振,EUDA20-14.31818M-I2晶振,无源插件晶振

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

负载电容:如果插件石英晶体振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS其中CS表示电路的杂散电容。

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

振荡频率测量:必须尽可能地测量安装在进口石英晶振电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振

此外,美国进口晶振振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

无源进口DIP引脚晶振,低频率49U插件谐振器,EUDA20-14.31818M-I2晶振
