KDS晶振,贴片晶振,DSX1210A晶振,小体积石英晶体

KDS晶振,贴片晶振,DSX1210A晶振,小体积石英晶体KDS晶振,贴片晶振,DSX1210A晶振,小体积石英晶体

产品简介

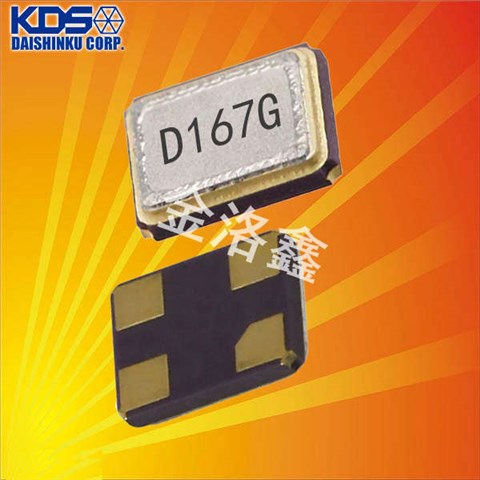

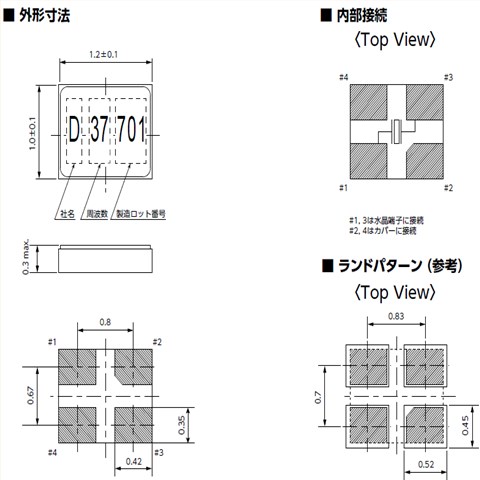

小体积贴片1210mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,这款贴片晶振适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(1.2*1.0*0.3mmtyp.)具备优良的耐环境特性及高的耐热性强.满足无铅焊接的回流温度曲线要求.

产品详情

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片石英晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.金属面3225谐振器,车载安防石英晶振,DSX321SH晶振
KDS晶振性能稳定,精度高,体积小,在恶劣环境也能正常工作,TCXO温补晶振温度稳定度可达±0.5PPM.在普通晶体谐振器和振荡器中,我们可接受高频率和偏频率以及少数量的高精度宽温的制作. 具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型晶振产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

KDS晶振,贴片晶振,DSX321SH晶振,无源晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
晶振高精密点胶技术:石英贴片晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。1、点胶时应注意胶点的大小和位置。不宜过大或过小。(生产现场应该有很多照片)2、导电胶应注意有效期、储存温度、开盖次数、充分搅拌、室温放置时间、烤胶最高温度、烤胶时间、升温速率、升温起始最高温度。3、微调:使用真空镀膜原理,微调晶体谐振器的频率达到规定要求(标称值/目标值)。也有离子刻蚀法进行微调。4、注意:微调时应注意微调偏位、微调量过大(主要是被银频率影响)、微调 MASK 的选用。金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

KDS晶振

符号

DSX221SH晶振

基本信息对照表

Crystal标准频率

f_nom

12~50MHz


储存温度

T_stg

-40°C ~+85°C

裸存

工作温度

T_use

-40°C ~+85°C

KDS晶振特定的温度

激励功率

DL

0.5μW (1.0μW Max.)

如你有最大激励功率为1.0μW需求,请联系我们金洛电子

精度

f_— l

±10,±20,±30,±50ppm

如有需要更高的精度可以特定.

拐点温度

Ti

+25°C ±5°C



负载电容

CL

8pF,10pF,12pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ —45kΩ

频率老化

f_age

±3 ×10-6/ year Max.

+25°C,第一年

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

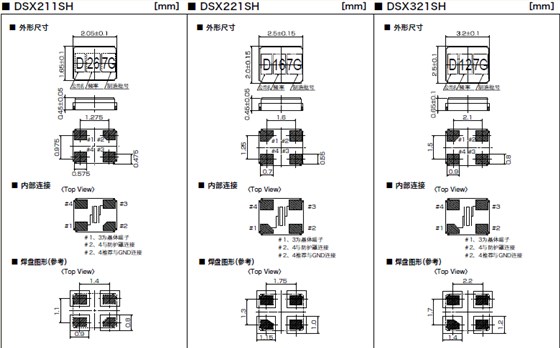

DSX321SH DSX221SH DSX211SH

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

所有石英晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。KDS晶振,贴片晶振,DSX321SH晶振,无源晶振
热影响:重复的温度巨大变化可能会降低受损害的进口石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属面晶振部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

振荡开始代替。在基本谐振的情况下(MHz频段)反馈3225贴片晶振电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。KDS晶振,贴片晶振,DSX321SH晶振,无源晶振
适当的控制无线通讯晶振电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

cptj11

负载电容:如果振荡电路中负载电容的不同,可能导致无线电通讯谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。金属面3225谐振器,车载安防石英晶振,DSX321SH晶振

sjzrhl_3

测试条件:(1) 3225石英晶振电源电压? 超过 150µs,直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他:? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3) 其他:? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线。)

scbx_2
