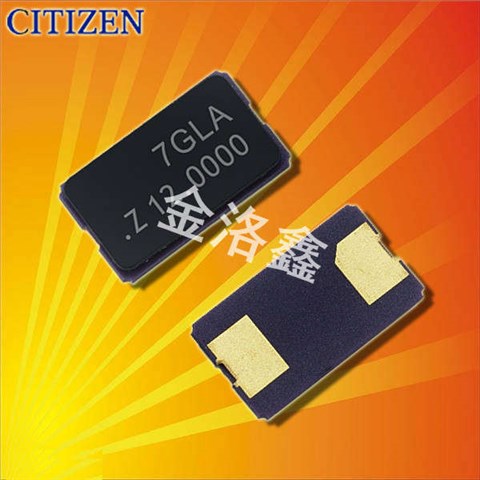

CITIZEN晶振,石英晶体,CM315D晶振,CITIZEN西铁城公司的前身为日本尚工舍时计研究所，创立于1918年，主要从事钟表的开发和制造，在1924年制造出第一只怀表。西铁城钟表株式会社成立于1930年，在第二年（1931年）生产出第一只西铁城牌手表。截止2010年底，已发展为以钟表为主业，多种经营的集团性跨国大公司，年销售额约三十八亿美元。西铁城自成立以来，一直在钟表行业处于领先地位，创造了诸多世界第一。
大多数人只知道日本西铁城公司是做手表，时钟产品类的，其实西铁城公司是一个集团公司，公司有很多个分公司，也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一，而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主，当然最出名的，深入中国人脑海里的还是西铁城的钟表了。
日本进口贴片晶振品牌【EPSON】日本爱普生【SEIKO】日本精工【KDS】日本大真空【CITIZEN】日本西铁城【RIVER】日本大河【kyocera】日本京瓷32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.
|

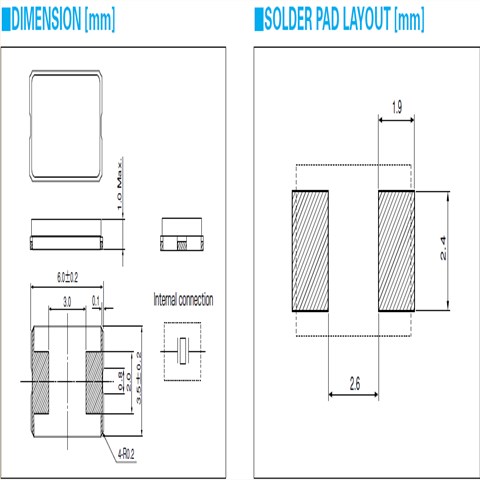

单位 |
CM315D晶振 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF ～ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
石英晶体振荡器和实时时钟模块：
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.CITIZEN晶振,石英晶体,CM315D晶振
设计振荡回路的注意事项
1. 驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i2?Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。
2. 振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
3. 负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
