MICRO CRYSTAL新型RV-3032-C7包括最先进的石英数字温度补偿晶体振荡器

2023-07-15 16:52:42

Micro Crystal推出的新型RV-3032-C7是一款高性能温度补偿实时时钟模块,带I C接口,该模块以超低电流消耗在整个工业温度范围内提供世界上最好的时间精度。这款高性能超紧凑型RTC模块具有定制IC和集成石英晶体谐振器,树立了最小尺寸(uSOP-8封装尺寸的一半,无需额外的外部元件),最佳精确度(在-40至85°C的工作温度下为0.26秒/天),超低电流消耗(160 nA计时模式),独一无二电源管理功能.

RV-3032-C7非常适合需要持续计时功能的应用,符合严格的时间时钟精度、宽温度范围和长电池寿命。它的设计考虑了智能计量和其他类似的工业或消费应用,如可穿戴设备和物联网。

1

由于其极低的功耗和电源管理特性,包括宽电源电压范围(1.2至5.5 V)、自动备用开关、多功能电荷泵和可编程涓流充电器,该器件可以与小尺寸、低容量、可充电电池或低成本纽扣电池电源单元耦合。这减小了最终产品的总体尺寸和制造成本,同时优化了电池的寿命。

“新的RV-3032-C7实时时钟模块包括我们最先进的石英数字温补晶体振荡器,是Micro Crystal产品线中最具创新性的基准设定设备。RV-3032-C7在跨温度精度、低功耗和最小尺寸封装方面树立了新的世界标准。设计团队运用其40年的频率控制专业知识,开发了一款令人印象深刻的器件,在该器件中,客户的需求得到了识别、全面分析和定义,从而开发和生产出这款同类最佳的器件。Micro Crystal AG首席执行官Hans-Rudolf Gottier表示:“除了所有标准RTC功能之外,它还包括多种额外功能,如通过密码进行数据保护和MHz输出频率,这是市场上首次在如此微小的设备中实现这一功能”。

“RV-3032-C7 RTC针对与精度、电源、尺寸和电池寿命相关的关键设计限制提供解决方案,无疑将帮助工程师开发下一代智能产品。Micro Crystal AG应用工程主管Roland Haeni表示,可编程高频时钟输出可用于驱动中央MCU,高分辨率温度计用于精确的热补偿,并允许设置具有中断功能的温度阈值警报,这将支持众多独特的新应用。

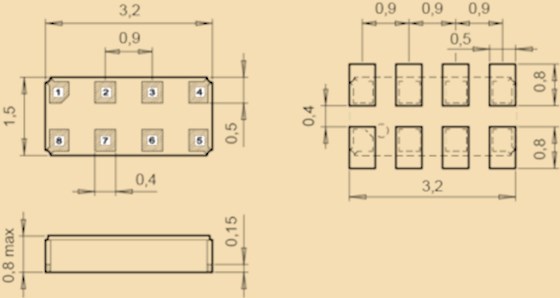

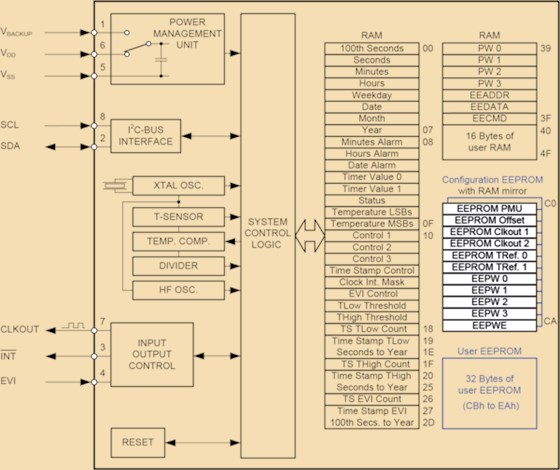

该器件采用紧凑型可回流焊接双扁平无引线陶瓷封装进行气密密封,尺寸为3.2 x 1.5 x 0.8 mm,符合RoHS/无铅标准并通过AEC-Q200认证,有利于新设计的引入。除了标准实时时钟(RTC)功能,如日历(百分之一秒到闰年)、定时器和闹钟,它还包括一个精确的高分辨率温度传感器利用可编程温度窗口检测中断,智能电源管理功能和用户EEPROM & RAM。带有时间戳和可编程密码的外部事件检测中断提供防范欺诈和黑客的安全解决方案。2

RV-3032-C7特征

性能

  • 工厂校准的温度补偿:-40至+105°C
  • 高时间精度:
    • 1.5 ppm (0至+50°C)
    • 2.5 ppm (-40至+85°C)
    • 20 ppm (+85至+105°C)
  • 超低功耗:3 V和25°C时为160 nA
  • 宽计时电压范围:1.3 V至5.5 V

动力管理

  • 具有中断功能的自动备份切换
  • 带多功能电荷泵的涓流充电器允许:VBACK ≥ VDD ,使用1.75 V TDK CeraCharge
  • 带中断的电源电压下降检测(1.3 V)

篡改检测/欺诈保护

  • 带中断的带时间戳的外部事件输入检测
  • 防止黑客入侵的可编程密码保护
  • 配置EEPROM

温度监控

  • 12位温度传感器:精度:1°C(典型值),分辨率:(0.0625°C/步)
  • 带中断的带时间戳和可编程温度窗口检测

标准中断

  • 内部上电复位
  • 周期性倒计时定时器
  • 定期时间更新(秒、分钟)
  • 日期、小时和分钟闹铃

时间和频率函数

  • 第100秒,秒,分钟,小时,日期,月,年和工作日
  • 自动闰年校正
  • 可编程EEPROM老化补偿
  • 外设的可编程时钟输出:
    • 晶体模式:32.768KHz、1024Hz、64Hz、1Hz
    • 高频时钟模式:8192 Hz → 52 MHz,步进为8192 Hz,保证输出信号完整性

存储容量

  • 16字节的用户RAM
  • 32字节用户EEPROM

通信接口

  • 400 kHz集成电路总线接口

可靠性/认证

  • 100%无铅,符合RoHS标准
  • 提供符合AEC-Q200的汽车认证

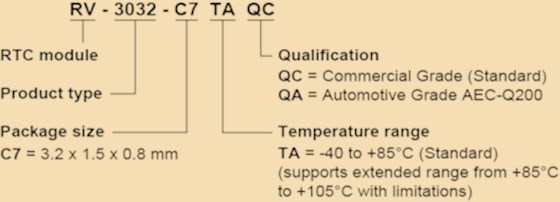

  • 3


RV-3032-C7 RTC模块超小的占地面积和紧凑的尺寸,可靠的真空密封金属盖提供了SMT完全的所有优点适用于小型和对成本敏感的大批量应用。
