ABRACON晶振,49S插件晶振,ABL3晶振,11.5*5.0mm的49S插件型石英晶体在市面上比较常见,但来自美国进口品牌的这款ABL3晶振的两个引脚比较长,有2.0mm长,拥有紧密的稳定性,高可靠性,并且是低成本,比较适合用于高精度TCXO振荡器,智能家电,时钟微处理器,计算机,智能通信和调制解调器等产品上.
厚度单位:?全自动石英晶振晶片清洗技术:采用高压喷淋清洗,兆声振动的原理,一个全自动,清洗过程由PLC控制,由传输装置,喷淋清洗段,喷淋漂洗段,风力吹水段等,操作自动化程度高,除上下工件需要人工外,其余全部由设备自动完成.


JLX-2

RB-2

ABRACON晶振

单位

ABL3晶振

石英晶振基本条件

标准频率

f_nom

3.579545MHZ~70.000MHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-0°C+70°C

标准温度

激励功率

DL

1μW Max.

推荐:1μW100μW

频率公差

f_— l

±50 × 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

18pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

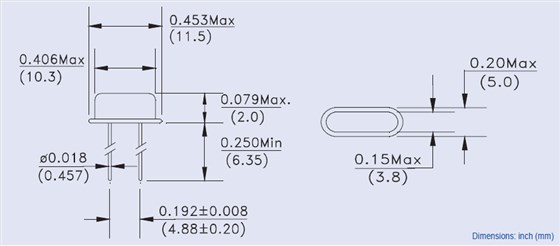

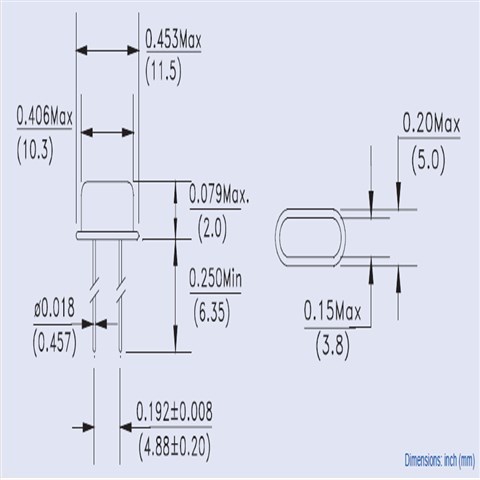

ABL3 11.5-5.0

JLX-4

RB-4

每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。ABRACON晶振,49S插件晶振,ABL3晶振

JLX-5

RB-5

1、振荡电路
晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。ABRACON晶振,49S插件晶振,ABL3晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
