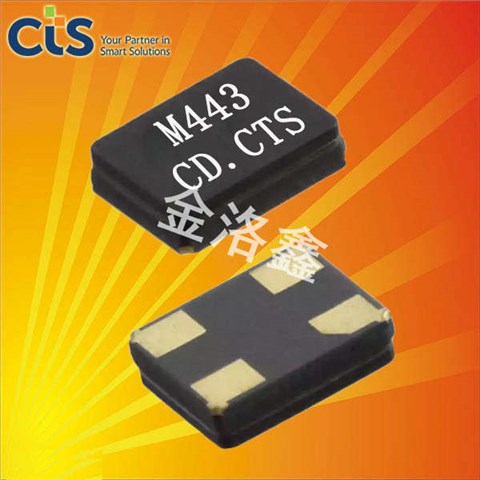

CTS晶振,陶瓷面贴片晶体,443晶振

CTS晶振,陶瓷面贴片晶体,443晶振CTS晶振,陶瓷面贴片晶体,443晶振

产品简介

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率.

产品详情

CTS-1

2012是CTS收购了研发技术的一年,该公司是一家私人定制的石英晶振、传感器、开关和机电组件制造商,服务于汽车轻车市场。此次收购显著扩大CTS的战略汽车传感器产品平台与新客户和更广泛的产品组合。CTS继续提供创新的解决方案,利用金属陶瓷技术为国内汽车制造商提供可靠的引擎盖位置传感器。
CTS晶振集团建立一种可测量的发展和改进的目标指标,定期进行内审和管理评审。在现有的或新生的各种活动中不断监测和改进环境绩效。通过对石英晶体谐振器生产活动的持续改进和促进对低效或无效的环境法律法规进行合理化转变,努力提高环境管理中资本的效力。通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。

JLX-1

CTS-2

CTS晶振,陶瓷面贴片晶体,443晶振.小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应12.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
CTS石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径3225尺寸贴片晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

JLX-2

RB-2

CTS晶振

单位

443晶振

石英晶振基本条件

标准频率

f_nom

12.000MHz~50.000MHz

标准频率

储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

10/100μW Max.

推荐:10μW~200μW

频率公差

f_— l

±10~±30× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±15~±50 × 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

6pF~20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL = 100μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

RB-3

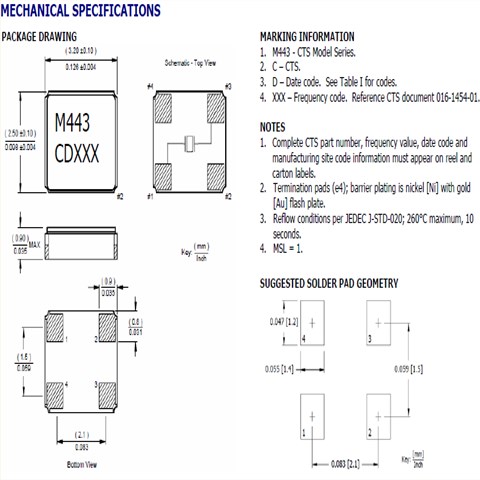

443 3225

JLX-4

RB-4

抗冲击
进口贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解无源晶振或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 (比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能。)
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。CTS晶振,陶瓷面贴片晶体,443晶振
静电
过高的静电可能会损坏石英水晶振动子,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的3225贴片晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。CTS晶振,陶瓷面贴片晶体,443晶振
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法3225无源晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,3225mm四脚陶瓷面谐振器振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
