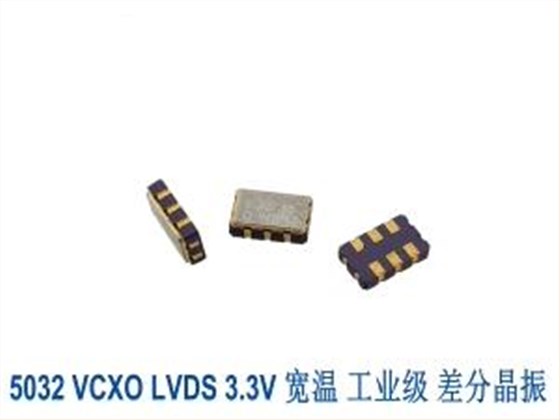

Suntsu松图VCXO压控差分晶振电子设备的频率魔法师
压电效应是整个晶振工作的基础,就像心脏跳动的原始动力.当某些晶体材料,比如常见的石英晶体,受到机械压力(如挤压或拉伸)时,会在其表面产生电荷,这种现象就叫正压电效应,反之,当在这些晶体的极化方向上施加电场,它们也会发生变形,电场去掉后,变形随之消失,这就是逆压电效应.举个形象的例子,压电晶体就像是一个"压力-电荷"的魔法转换器.在打火机中,当我们按下按钮,内部的压电材料受到压力,就会瞬间产生高压电荷,进而产生电火花点燃气体,这就是正压电效应的实际应用.而在晶振里,逆压电效应发挥着关键作用.给压电晶体施加交变电场,它就会产生高频机械振动,这个振动频率极为稳定,就像是一个精准的节拍器,为整个晶振系统定下了稳定的"心跳节奏".
压控原理:灵活的频率调节
有了稳定的振动基础,压控原理则赋予了VCXO压控晶振灵活调节频率的能力.简单来说,VCXO通过改变施加在变容二极管上的电压,来调整晶体振荡电路的电容,从而改变振荡频率.这就好比我们在弹奏吉他时,通过旋转弦钮来调整琴弦的松紧程度,进而改变音高.当需要升高频率时,减小变容二极管上的电压,电容变小,振荡频率就会上升,反之,增加电压,电容增大,频率就会降低.这种通过电压对频率的精准控制,使得VCXO能够满足不同电子系统对时钟信号频率的多样化需求,在通信,雷达等需要频率灵活调整的领域中发挥着重要作用.最后,差分输出为VCXO压控差分晶振的信号传输提供了强大的保障.差分输出,就是同时输出一对幅度相等,相位相反的信号.与传统的单端输出相比,差分输出就像是给信号传输加上了一层坚固的"防护罩",有着诸多优势.在实际的信号传输过程中,难免会受到各种噪声干扰,就像平静的湖面会泛起涟漪.对于单端输出信号来说,噪声会直接叠加在信号上,影响信号的准确性,而差分信号则不同,由于噪声对两根传输线的影响几乎相同,在接收端,通过将这对信号相减,噪声就会被抵消掉,只留下纯净的原始信号.这就好比两个人同时跑步,都受到了同样的风力干扰,但他们之间的相对位置却不受影响.而且,差分输出还能提高信号的传输速率和抗干扰能力,特别适合在高速,长距离的信号传输场景中使用,确保信号在复杂的电子环境中稳定,可靠地传输.
Suntsu松图VCXO压控差分晶振的独特优势
在了解了VCXO压控差分晶振的原理之后,我们再来看看Suntsu松图晶振 的这款产品相较于其他品牌,到底有哪些独特优势,能够在竞争激烈的市场中脱颖而出.频率稳定性是晶振的核心指标之一,就像心脏跳动的节奏要稳定,电子设备中的晶振频率也必须稳定,才能保证整个系统的正常运行.Suntsu松图VCXO压控差分晶振在这方面表现十分出色,其频率稳定度可达±0.5ppm,这意味着在百万分之一的精度范围内,它都能保持稳定的频率输出.以通信基站为例,基站需要与大量的移动设备进行通信,如果晶振的频率不稳定,就会导致信号传输错误,通话中断等问题.而Suntsu松图VCXO压控差分晶振凭借其卓越的频率稳定性,能够为基站提供高精度的时钟信号,确保基站在复杂的电磁环境下也能稳定运行,大大提高了通信质量.相位噪声是衡量晶振输出信号纯度的重要指标,低相位噪声意味着信号更加纯净,干扰更少.Suntsu松图VCXO压控差分晶振采用了先进的电路设计和高品质的石英晶体,有效降低了相位噪声,在高速数据传输领域,如5G通信,光纤通信等,对信号的纯度要求极高.如果相位噪声过大,信号在传输过程中就会发生畸变,导致数据传输错误.Suntsu松图VCXO压控差分晶振的低相位噪声特性,能够确保信号在长距离,高速传输过程中保持稳定,为数据的准确传输提供了有力保障.
灵活的频率调节范围
压控晶振的一大特点就是可以通过外部电压调节频率.Suntsu松图晶振VCXO压控差分晶振的频率调节范围相当灵活,可达±100ppm,能够满足不同应用场景对频率的多样化需求.在雷达系统中,为了实现对不同目标的探测,需要不断调整发射信号的频率.Suntsu松图VCXO压控差分晶振的宽频率调节范围,使其能够快速响应雷达系统的频率调整指令,为雷达的精准探测提供了关键支持.在复杂的电子环境中,晶振很容易受到各种电磁干扰的影响,从而导致性能下降.Suntsu松图VCXO压控差分晶振在设计上充分考虑了这一问题,采用了特殊的屏蔽技术和抗干扰电路,使其具备出色的抗干扰能力.在工业控制领域,工厂中的大型电机,变压器等设备会产生强烈的电磁干扰.如果晶振抗干扰能力不足,就会导致控制系统出现故障.而Suntsu松图VCXO压控差分晶振能够在这种恶劣的电磁环境中稳定工作,确保工业控制系统的安全,可靠运行.随着电子设备越来越小型化,集成化,对晶振的尺寸也提出了更高的要求.Suntsu松图VCXO压控差分晶振采用了先进的封装技术,实现了小尺寸与高性能的完美结合,其最小封装尺寸可达2.0mm×1.6mm.在智能手机中,内部空间十分有限,需要各种电子元件都尽可能地小巧.Suntsu松图VCXO压控差分晶振的小尺寸特性,使其能够轻松融入智能手机的主板设计中,同时又不牺牲性能,为智能手机的轻薄化,高性能发展做出了贡献.
多领域应用实例解析
了解了Suntsu松图VCXO压控差分晶振的独特优势之后,我们来看看它在实际应用中的表现.在通信,汽车电子,工业控制等多个领域,Suntsu松图VCXO压控差分晶振都发挥着重要作用,成为了提升设备性能的关键因素.通信领域:5G基站的"心跳引擎"在5G通信时代,通信基站对时钟信号的精度和稳定性提出了前所未有的高要求.5G基站晶振需要支持海量的设备连接和高速的数据传输,其信号处理的复杂度和频率都大幅提升.如果晶振的性能不佳,就会导致信号失真,延迟增加,甚至通信中断.Suntsu松图VCXO压控差分晶振凭借其卓越的频率稳定性和极低的相位噪声,成为了5G基站的理想选择.在5G基站中,它为基站的射频模块,基带处理单元等提供高精度的时钟信号,确保基站能够在复杂的电磁环境下稳定运行,实现高效,可靠的通信服务.以某知名通信设备制造商为例,在其5G基站的升级改造中,采用了Suntsu松图VCXO压控差分晶振.改造后,基站的信号传输质量得到了显著提升,信号的误码率降低了50%以上,数据传输速率提高了30%,有效提升了用户的通信体验. 汽车电子:自动驾驶的"精准时钟"随着汽车智能化,电动化的发展,汽车电子系统变得越来越复杂,对晶振的要求也越来越高.在自动驾驶系统中,各种传感器,控制器需要精确的时钟信号来实现数据的同步和处理,以确保车辆能够准确感知周围环境,做出及时,正确的决策.Suntsu松图VCXO压控差分晶振的出色抗干扰能力和稳定的频率输出,使其在汽车电子领域大显身手.它可以为汽车的发动机控制系统,车载导航系统,自动驾驶辅助系统等提供可靠的时钟信号,保证汽车电子系统在各种恶劣的工作环境下都能稳定运行.比如,在某款高端电动汽车的自动驾驶辅助系统中,使用了Suntsu松图VCXO压控差分晶振.该晶振能够在车辆高速行驶,温度剧烈变化以及强电磁干扰的环境下,依然保持稳定的频率输出,为自动驾驶系统中的毫米波雷达,摄像头等传感器提供精准的时钟同步,使得车辆能够更准确地识别道路标志,障碍物等,大大提高了自动驾驶的安全性和可靠性.
工业控制:智能制造的"稳定基石"在工业控制领域,高精度晶振,高可靠性的时钟信号是保障生产设备稳定运行,提高生产效率的关键.工厂中的自动化生产线,机器人,可编程逻辑控制器(PLC)等设备都需要晶振提供稳定的时钟信号,以实现设备之间的精确同步和协同工作.Suntsu松图VCXO压控差分晶振的小尺寸和高可靠性,使其非常适合工业控制领域的应用.它可以轻松集成到各种工业设备中,为设备提供稳定的时钟信号,同时,其出色的抗干扰能力也能确保设备在复杂的工业环境中正常运行.某大型智能制造工厂在其自动化生产线上采用了Suntsu松图VCXO压控差分晶振.在使用后,生产线的设备故障率降低了30%,生产效率提高了25%.这是因为晶振稳定的时钟信号使得各个设备之间的协同工作更加顺畅,减少了因时钟不同步而导致的生产错误和设备故障,大大提高了生产线的整体运行效率.
选型与使用注意事项
了解了Suntsu松图VCXO压控差分晶振的强大性能和广泛应用之后,接下来,我们就进入实战环节,探讨一下在实际应用中,如何选择合适的型号,以及使用过程中需要注意哪些事项.这部分内容可是干货满满,无论是电子工程师,还是电子爱好者,都能从中找到实用的信息.选型指南:找到最适合的"它"选择合适的Suntsu松图VCXO压控差分晶振,就像为一场重要的比赛挑选最趁手的装备,需要综合考虑多个因素.下面我们就从几个关键参数入手,为你提供一份详细的选型指南.根据应用场景确定频率范围不同的应用场景对晶振的频率要求各不相同.比如在通信领域,5G基站通常需要100MHz-200MHz的晶振来支持高速数据传输,而在汽车电子的发动机控制系统中,可能只需要几十MHz的晶振.因此,在选型时,首先要明确应用场景,根据系统的需求来确定晶振的频率范围.关注频率稳定度和相位噪声频率稳定度和相位噪声是衡量晶振性能的重要指标.对于对时钟精度要求极高的应用,如高精度测试仪器,卫星通信设备晶振等,应选择频率稳定度高,相位噪声低的晶振.Suntsu松图VCXO压控差分晶振在这方面表现出色,频率稳定度可达±0.5ppm,相位噪声低至-160dBc/Hz@1kHz,能够满足大多数高端应用的需求. 考虑输出类型和负载电容输出类型要与系统的接口电路相匹配.常见的输出类型有LVDS,LVPECL等差分输出,以及CMOS,TTL等单端输出.如果系统采用差分信号传输,那么选择差分输出的晶振可以有效提高信号的抗干扰能力.此外,负载电容也需要根据晶振的规格要求进行合理选择,以确保晶振能够正常工作.评估封装尺寸和工作温度范围随着电子设备的小型化发展,封装尺寸越来越成为选型时需要考虑的重要因素.Suntsu松图VCXO压控差分晶振提供了多种封装尺寸,从最小的2.0mm×1.6mm到较大的7.0mm×5.0mm,可满足不同空间要求的应用.同时,工作温度范围也不容忽视,对于一些在恶劣环境下工作的设备,如汽车电子,工业控制等,需要选择能够适应宽温度范围的晶振,Suntsu松图VCXO压控差分晶振的工作温度范围一般为-40℃-+85℃,部分型号可达到-55℃-+125℃.
使用注意事项:让晶振发挥最佳性能
选好了合适的晶振,接下来就是正确使用它,让它在电子系统中发挥出最佳性能.在使用Suntsu松图VCXO压控差分晶振时,需要注意以下几个方面.电源稳定性稳定的电源是晶振正常工作的基础.电源电压的波动会直接影响晶振的频率稳定性和相位噪声.因此,在设计电源电路时,要采用高质量的电源芯片和滤波电容,确保电源电压的纹波控制在规定范围内.同时,要避免电源的瞬间冲击,可在电源输入端添加适当的保护电路.布线设计合理的布线设计对于晶振的性能也至关重要.晶振的输出信号是高频信号,容易受到其他信号的干扰.在PCB布线时,要将晶振尽量靠近需要时钟信号的芯片,缩短信号传输路径,减少信号衰减和干扰.同时,要将晶振的布线与其他敏感信号的布线分开,避免交叉干扰.焊接与安装在焊接晶振时,要注意焊接温度和时间,避免过高的温度对晶振造成损坏.一般来说,回流焊接的温度应控制在260℃左右,焊接时间不超过10秒.此外,在安装晶振时,要确保晶振与电路板紧密接触,避免出现虚焊或松动的情况.避免电磁干扰晶振工作时会产生一定的电磁辐射,同时也容易受到外部电磁干扰的影响.为了减少电磁干扰,可在晶振周围添加屏蔽罩,将晶振与其他电子元件隔离开来.此外,要避免将晶振放置在强磁场或强电场附近,如变压器,电感等元件旁边.
