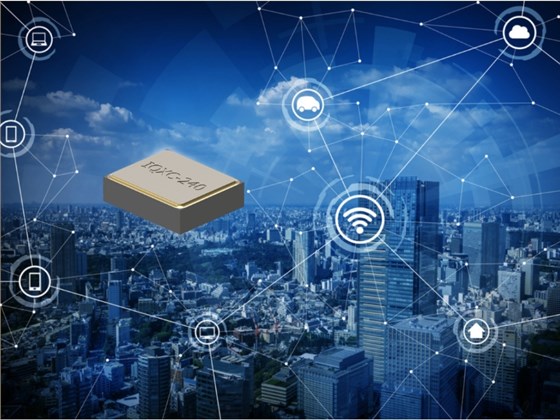

IQXC-240微型石英晶体

IQXC-240微型石英晶体
IQXC-240最显著的竞争优势在于其行业领先的微型化封装技术,这一突破背后是IQD五十余年晶体加工工艺的积累与材料科学的创新.其1.2×1.0mm的平面尺寸仅相当于传统0402封装晶体的1/3,0.33mm的高度更是实现了"超薄化"突破,能够轻松嵌入智能手表表带,微型医疗传感器(如血糖监测仪)等空间极度受限的设备中.这种尺寸优势不仅为终端厂商节省了宝贵的PCB板面积,更使得多元件集成设计成为可能例如在Wi-Fi6E模块中,IQXC-240石英晶振可与射频芯片,滤波器等元件紧密排布,使模块整体体积缩小25%以上,完美适配笔记本电脑,智能家居网关等轻薄化产品需求.为实现微型化与性能的平衡,IQXC-240采用了陶瓷密封封装与电子束密封金属盖的复合结构.陶瓷材质具备优异的绝缘性与热稳定性,能够有效隔绝外部环境湿度与温度波动对晶体谐振频率的影响;而电子束密封工艺则确保了封装的高气密性,将内部真空度控制在10^-5Pa以下,避免了空气分子对晶体振动的阻尼作用,使产品在全生命周期内保持稳定的频率输出.这种封装设计还带来了额外的抗电磁干扰(EMI)优势金属盖可形成电磁屏蔽层,将晶体工作时产生的辐射干扰降低30dB以上,这对于USB4.0,Thunderbolt等高速接口设备尤为重要,能够有效避免频率信号对数据传输的干扰.
值得注意的是,IQXC-240的微型化并未以牺牲机械强度为代价.根据IEC60068-2-27标准测试,该产品可承受高达1000G的冲击加速度,这一性能指标远超行业平均水平(通常为500G).这意味着即使在工业机器人振动,小型携带器晶振跌落等极端场景下,IQXC-240仍能保持正常工作,为工业控制,户外监测设备等提供了可靠的频率基准.

宽温域稳定性能适配多场景的可靠性保障

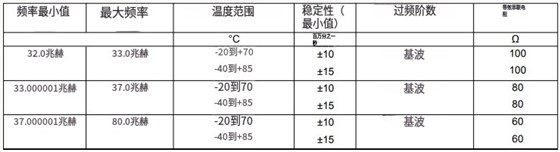

频率稳定性是石英晶体的核心性能指标,直接影响电子设备的通信质量,数据精度与功耗控制.IQXC-240通过精密的晶体切割工艺与温度补偿设计,实现了宽温域下的卓越稳定性,能够满足商业,工业两大核心场景的严苛要求.在-20至70℃的商用温度范围内,其频率稳定性可低至±10ppm;在-40至85℃的工业温度范围内,稳定性仍能保持在±15ppm,频率容差更是低至±7ppm这一精度水平意味着,即使在汽车引擎舱(温度波动可达-30至80℃)或户外基站(-40至65℃)等环境中,IQXC-240的频率漂移仍能控制在极小范围,确保设备信号传输的准确性与同步性.
为实现这一性能,IQXC-240采用了AT切割工艺的石英晶片,这种切割方式使晶体的温度系数呈现近似抛物线特性,在常温区间(0-50℃)内频率变化最小,同时通过优化晶片厚度(精确至±0.1μm),进一步降低了温度对谐振频率的影响.此外,产品还内置了微型温度传感器,可实时监测环境温度并通过外围电路进行动态补偿,这种"被动补偿+主动调整"的双重机制,使IQXC-240在温度剧烈变化的场景下(如工业烤箱控制模块)仍能保持稳定输出.
针对最新一代微处理器的需求,IQXC-240将负载电容优化至5pF,这一参数调整体现了IQD与芯片厂商的深度协同.当前主流的ARMCortex-M85,英特尔AlderLake-N等处理器为降低功耗,普遍采用低电压驱动晶振,低负载电容的外设设计,5pF的负载电容可使晶体与处理器时钟引脚实现最佳阻抗匹配,不仅减少了信号反射损耗,还能将处理器的时钟电路功耗降低15%左右.这种"提前适配芯片需求"的设计思路,正是IQD"同步开发"模式的体现,通过与德州仪器,高通等芯片厂商的联合测试,IQXC-240已被纳入多款处理器的官方参考设计(ReferenceDesign),为客户缩短了产品验证周期.
IQXC-240的36-80MHz频率范围与多场景适应性,使其成为跨行业应用的通用型频率元件,尤其在物联网(IoT),网络通信,工业控制三大领域展现出显著优势.在物联网晶振领域,该产品是智能穿戴设备,无线传感器节点的理想选择例如在蓝牙5.3低功耗(BLE)模块中,36-40MHz的频率可作为射频芯片的参考时钟,配合IQXC-240的低功耗特性(工作电流仅1.2mA),能将传感器节点的续航时间延长至2年以上;而在Wi-Fi6/6E模块中,50-80MHz的高频版本可提供更稳定的载波信号,使数据传输速率提升10%,延迟降低5ms.
在网络通信领域,IQXC-240的高频稳定性使其成为USB4.0,Thunderbolt4等高速接口的关键元件.这些接口的传输速率高达40Gbps,对时钟信号的抖动要求极为严苛(通常需低于5ps).IQXC-240通过优化晶体的振动模式,将相位抖动控制在3ps以下,远优于行业标准(8ps),能够确保高速数据传输过程中无错码,无丢包.此外,其5pF的低负载电容还能减少接口芯片的驱动电流,使笔记本电脑,外置SSD等设备的功耗进一步降低.
工业控制领域对元件的可靠性与环境适应性要求最高,IQXC-240通过工业级温度范围与抗冲击性能,成功切入这一市场.在可编程逻辑控制器(PLC),伺服电机驱动器等设备中,该产品可作为时钟基准,确保控制信号的精确同步例如在一条自动化生产线上,多台PLC通过IQXC-240提供的频率信号实现协同工作,其±15ppm的稳定性可将生产线的定位误差控制在0.1mm以内.同时,1000G的抗冲击能力使其能够承受工业机器人运行时的剧烈振动,避免因频率信号中断导致的设备停机.

虽然IQXC-240目前主要面向商业与工业领域,但其技术平台具备向车规级应用延伸的潜力.参考IQD已有的AEC-Q200认证产品(如IQXO-250车规振荡器),未来通过调整封装材料(采用耐高温陶瓷),优化温度补偿算法,IQXC-240有望满足-40至125℃的车规温度范围,为自动驾驶域控制器,车载雷达等设备提供微型化频率解决方案.这种"平台化扩展"能力,体现了IQD产品设计的前瞻性,也为客户提供了长期合作的技术保障.
