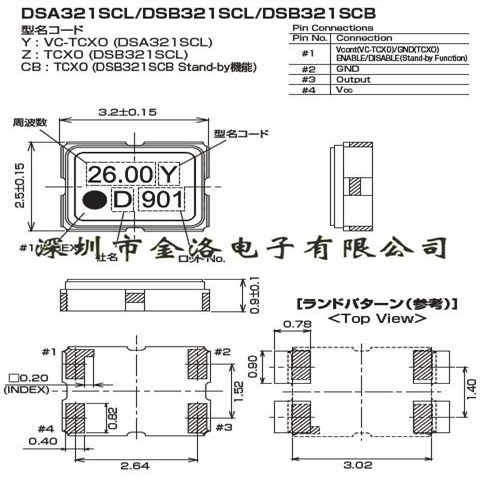

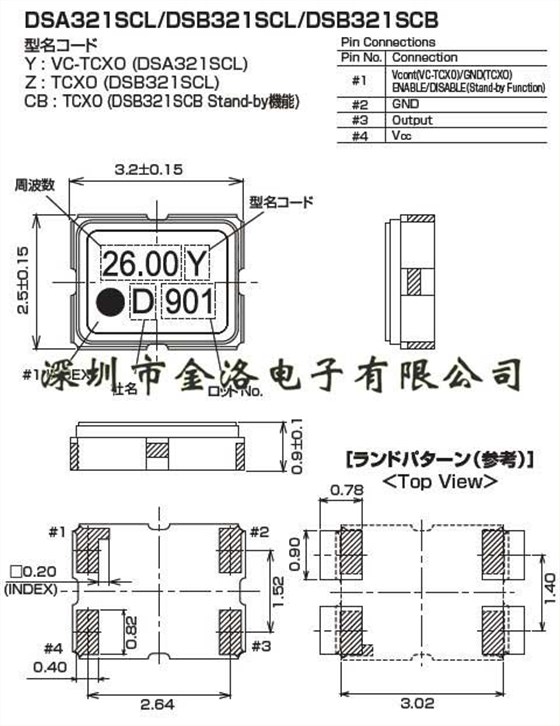

温补晶振,贴片晶振,DSB321SCB晶振,3.2*2.5mm是市场上较为常用的晶振体积,TCXO晶振本身的优越性能加上3225的尺寸,使这款温补晶体振荡器具有多用途特性,每年为KDS株式会社带来上亿的产值,即使是在更小的2016mm和2520mm温补晶振面前也毫不逊色.
|
温补晶振 |
标示 |
DSB321SCB晶振 |
晶振基本信息对照表 |
|
标准范围 |
f0 |
9.600MHz～52.000MHz |
|
|
電源電圧 |
Vcc |
＋1.8V,＋2.6V,＋2.8V,＋3.0V,＋3.3V |
|
|
输出电流 |
Icc |
3.5 mA max. |
Vcc=3.3V |
|
频率负载 |
L_CMOS |
15pF |
CMOS出力 |
|
标准频率偏差 |
f_tol |
±1.5ppm |
初期偏差、 |
|
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
|
对称 |
SYM |
40%～60% |
50% Vcc |
|
标准时间 |
tr/tf |
12 ns max.(1.8～80MHz) |
10%Vcc～90%、L_CMOS=15pF |
抗冲击
晶体产品可能会在某些条件下受到损坏。例如有源晶振从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。温补晶振,贴片晶振,DSB321SCB晶振
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶体振荡器或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。 （比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用温度补偿晶体振荡器。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。进口3225有源晶体振荡器,小型温补晶体振荡器,DSB321SCB晶振
输出波形与测试电路
1.时序表
2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。温补晶振,贴片晶振,DSB321SCB晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。进口3225有源晶体振荡器,小型温补晶体振荡器,DSB321SCB晶振
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）
3.测试电路
