微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振

微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振

产品简介

32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品。本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性。

产品详情

WJ-1

微晶已经发展成为一家在微型音叉式石英晶体(32kHz ~ 250MHz)、实时时钟模块、晶振和OCXO等多个领域的领导供货商,此外,参与者应持有其实践对最初的MES审计和随后的MES监督审核开放。要使这些原则获得成功,与会者应视为原则。全面供应链计划。至少,参加者应鼓励他们的下一层。微晶的管理团队以及领导的工作人员。职位提供了一个积极的例子,在所有领域的质量行为。公司。他们激励员工始终如一地思考问题。质量与成本。
微晶晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。微晶晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。JLX-1

WJ-2

微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振,32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用。并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可。
超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
JLX-2

RB-2

微晶晶振

单位

CM7V-T1A_03晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.5μW Max.

推荐:0.5μW

频率公差

f_— l

±20、±100× 10-6(标准)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

6,7,9,12.5PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C,DL=0.5μW

频率老化

f_age

±3× 10-6/ year Max.

+25°C,第一年

JLX-3

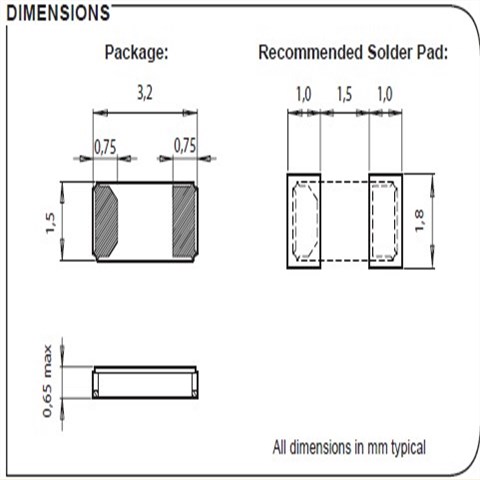

CM7V-T1A_Low-ESR 3215

JLX-4

RB-4

耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振
晶振在工作中出现异常技术问题:你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体谐振器测试仪器来检测 。如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。
JLX-5

RB-5

负载电容:如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中二脚无源贴片晶振的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。微晶晶振,贴片晶振,CM7V-T1A_Low-ESR晶振,贴片石英晶振

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。电容器(C1C2)。精确值是通过测量32.768K贴片晶振振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?K?。音叉式谐振器(kHz频段)的参考值在100 K?K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

cptj11

振荡频率测量:必须尽可能地测量安装在电路上的32.768K晶体谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 34)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。接触振荡电路。

探针不影响图2,因为缓冲器的输出是通过输入石英晶体振荡器电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/11/2等)。4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。cptj
