西铁城晶振,贴片石英晶振,CM212晶振

大多数人只知道日本西铁城公司是做手表，时钟产品类的，其实西铁城公司是一个集团公司，公司有很多个分公司，也生产很多种产品,比如石英晶振系列也是西铁城的主打产品之一，而且早在2001年就在中国建厂以生产石英晶体表晶32.768KHZ系列为主，当然最出名的，深入中国人脑海里的还是西铁城的钟表了。

西铁城于2001年7月在梧州投资成立领冠电子(梧州)有限公司,注册资本3000万元港币,主要生产石英晶振、手表、液晶反光块及其它新型电子元器件,当年12月投产,2002年出口额为1000多万美元。

西铁城在音叉水晶表晶振动子（石英晶振）这一领域也是遥遥领先的，与日本元器件品牌爱普生晶振，日本精工晶振seiko,日本大真空KDS晶振,日本村田陶瓷晶振murata,并称世界日产五大品牌。对于西铁城晶振动子,其要求相比其他各大品牌，工艺也是非常之严格，工艺上除清洗、被银、点胶、微调、中测、封焊、检漏、老化、测试、打标、编带、包装等步骤外,选用的设备仪器其优点有先进性、功能性、适应性和经济性,西铁城推出3款适合时钟上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振。

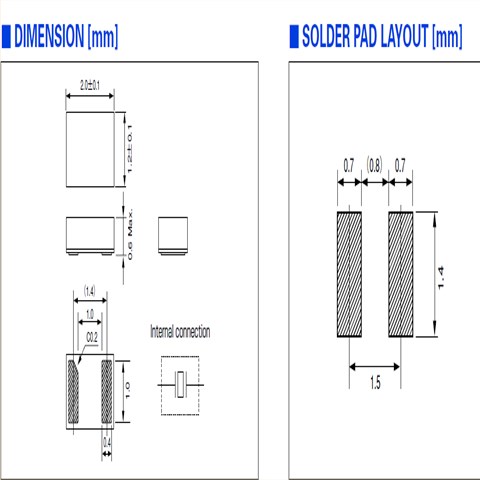

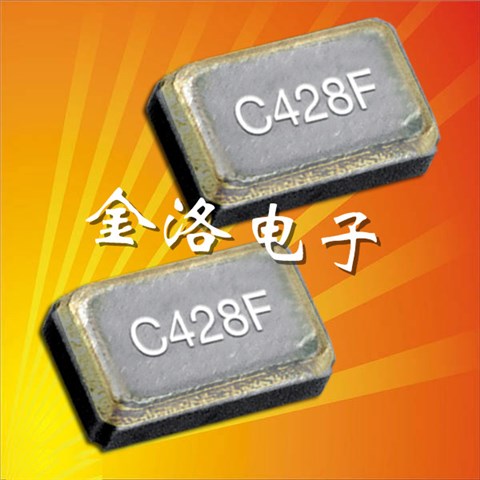

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高速的焊接,大大节约人工,提高工作效率.32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

晶振在工作中出现异常技术问题：

这些晶振知识介绍是指,晶振在产品上线之后发生不良品或者没反应的情况下,自检办法.石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题.请按照确定的因素和可能的解决方案的说明.

我们从晶振使用输出无信号开始寻找相关问题.

我们可以先使用示波器或者频率计数器来检查石英晶体终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查.如果有从石英晶振（XOUT）的输出端子的输出信号,而是从在终端（辛）输出没有信号,请检查石英晶振体以下step1-5到步骤1-6.

你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 .如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果.

如果有下列情况发生,晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析.如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试.

振荡电路的检查方法

振荡频率测量

必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，

使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,

我们的目标是通过限制测量工具对振荡电路本身的影响来测量。

有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最

精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路。

探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。

逆变器进入下一阶段。

探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。

图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。

输出点之间的电容（3 pF以下XTAL终端IC）和探针。

然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于

即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。

此外，振荡频率与测量点不同。

1。测量缓冲输出

2。振荡级输出测量

三.通过电容器测量振荡级输出

图5示出以上1-3个测量点和所测量的

除缓冲器输出外，振荡频率较低。
