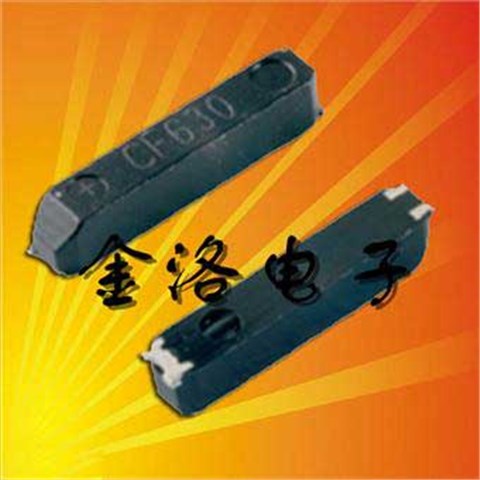

精工晶振,贴片晶振,SSP-T7-F晶体

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写，也成为SII。SII拥有世界上顶端的机械技术。除了是世界上著名的石英手表厂商，同时也生产电脑打印机。做电子元器件，精工晶振的代理商都知道精工常用的频率都是32.768KHZ的，因此精工晶振通常也被称为精工表晶。

精工晶振,贴片晶振,SSP-T7-F晶体,

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。

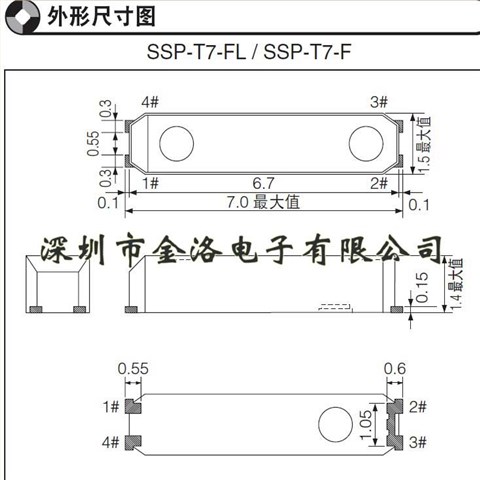

(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存晶体产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体产品，并在开封后尽可能进行安装，以免长期储藏。
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

设计振荡回路的注意事项
1.驱动能力
驱动能力说明所需电功率，其计算公式如下：
驱动能力 (P) = i2 Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）2。

2.振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

3.负载电容
如果振荡电路中负载电容的不同，可能导振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。

频率和负载电容特征图器

振荡回路参数设置参考
